STF-1(圆形)手动风量调节阀


STF-1(圆形)手动风量调节阀

结构特点及用途

该阀由优质钢板焊接,具有体积小,重量轻。启动灵活,使用维修方便等特点。 本阀安装在管路上,用以双向启闭及调节介质流量。

主要性能

公称压力:0.05MPa 介质速流:≤28m/s
适用温度:≤300℃
适用介质:烟气、粉尘、气体、可燃气体

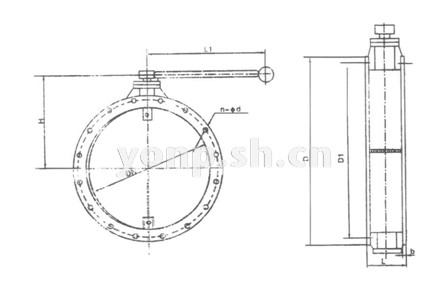

STF-1(圆形)手动风量调节阀 安装尺寸图

主要外形及连接尺寸表

DN D D1 L b Η L1 N-Φd 重量(kg)
100 164 140 80 6 140 150 8-Φ10 9
120 184 150 80 6 150 150 8-Φ10 10
125 189 165 80 6 150 150 8-Φ10 11
130 194 170 80 6 150 150 8-Φ10 12
140 214 184 80 6 155 150 8-Φ12 13
150 224 194 80 6 160 150 8-Φ12 14
160 234 204 80 6 165 200 8-Φ12 15
180 254 224 80 6 175 200 8-Φ12 17
200 274 244 80 6 185 200 8-Φ12 20
220 294 264 80 8 210 200 12-Φ14 22
250 330 300 100 8 225 350 12-Φ14 24
260 350 330 100 8 240 350 12-Φ14 27
320 400 370 100 8 260 350 12-Φ14 32
360 440 410 100 8 280 350 16-Φ24 40
390 470 440 100 8 295 350 16-Φ24 43
400 480 450 100 8 300 450 16-Φ24 44
450 530 500 100 8 325 450 16-Φ24 56
500 580 550 100 8 350 450 16-Φ24 72
560 640 610 100 8 380 450 16-Φ24 88
600 680 650 100 10 420 600 20-Φ14 96
630 710 680 100 10 435 600 20-Φ14 113
700 784 754 120 10 470 600 24-Φ14 128
800 890 854 120 10 520 600 24-Φ14 164
900 990 954 120 10 570 600 24-Φ14 188
1000 1090 1054 160 10 620 600 28-Φ14 212
1120 1210 1174 160 10 680 600 28-Φ14 242
1200 1290 1254 160 10 720 600 28-Φ14 274
