HH47蝶式缓冲止回阀

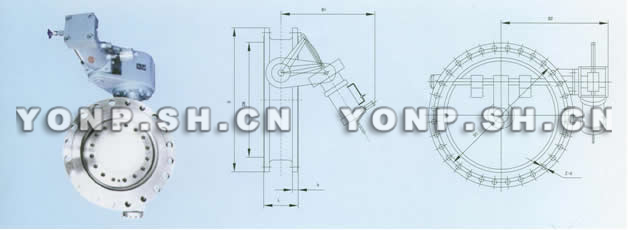

HH47蝶式缓冲止回阀外形尺寸图
HH47蝶式缓冲止回阀外形尺寸图

产品概述及特点

HH47型蝶式缓冲止回阀系列以密封副的三偏心和阀板的大二次偏心保证关闭后零泄漏,以开阀时的小阻尼保证阀板平稳开启,以快慢两阶段关闭保证关闭速度,同时有效缓冲,消除水锤冲击。
HH47型蝶式缓冲止回阀的主要特点:
1、HH47型蝶式缓冲止回阀适用于大口径水或蒸汽等介质管路中,起到止回作用,能够实现快关和慢关,有效防止水锤冲击。
2、三偏心密封结构保证零泄漏,开启动作平稳,流阻小。
3、HH47型蝶式缓冲止回阀的快关段基本无阻力,慢关段缓冲平稳,无水锤,无冲击噪声。
4、密封副三偏心加阀板大二次偏心结构,开启密封副即分离,关闭接触即密封,有效减少密封面磨损,延长使用寿命。

主要技术参数

公称压力 PN ANSI
0.25~6.4MPa 150LB-300LB
公称通径 PN2.5(DN300~DN2000),PN6(DN300~DN2000),PN10(DN300~DN1600),PN16(DN300~1000)PN25,PN40,PN64(DN300~DN800)
强度试验 1.5倍
密封试验 1.1倍
阀体材质 灰铸铁 球墨铸铁 碳素钢C 合金钢I 不锈钢P/R
工作温度 0~150℃ -15~300℃ -29~425℃ -29~530℃ -196~600℃
适用介质 水、蒸汽、气体、油品等 水、蒸汽、气体、油品等 水、蒸汽、气体、油品等 水、蒸汽、气体、油品等 醋酸类、硝酸类

执行标准

设计制造 法兰连接 结构长度 压力试验
GB12236 GB17241.6、GB9113 GB12221 ZBJ16006
ANSI B16.34 ANSI B16.5或MSS-SP-44CL API1609 API1598

主要外形连接尺寸

DN L B1 B2 各公称压力级的法兰连接尺寸 备注
0.25 0.6 1.0 1.6 2.5 4.0 6.4 150LB 300LB
300 178 1000 809 GB/T17241.6 GB/T9113 ANSI B16.5
MSS-SP-44CL

350 190 1000 838
400 216 1000 862
450 222 1000 887
500 229 1465 905
600 267 1465 960
700 292 1465 1015
800 318 1465 1070
900 330 1465 1120
1000 410 1465 1170
1200 470 1465 1285
1400 530 1465 1400
1600 600 1725 1525
1800 670 1725 1650
2000 760 1725 1889

HH47蝶式缓冲止回阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、HH47蝶式缓冲止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HH47蝶式缓冲止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:HH47蝶式缓冲止回阀使用说明书
