D72X手动对夹式软密封蝶阀

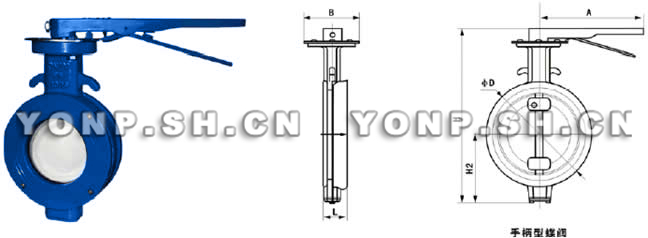

D72X手动对夹式软密封蝶阀外形尺寸图
D72X手动对夹式软密封蝶阀外形尺寸图

主要连接外型尺寸和连接尺寸

DN L H H2 A B ФD
50 43 224 77 267 112.5 106
65 46 260 85 267 123 124
80 46 278 95 267 138 162
100 52 286 105 267 150 162
125 56 329 129 345 168 192
150 56 354 132 345 190 216
200 60 438 165 353 227.5 270
250 68 493 197 353 251 326
300 78 570 234 380 284.5 376

注:对夹式双偏心手动软密封蝶阀压力等级为:1.0MPa,1.6MPa

D72X手动对夹式软密封蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D72X手动对夹式软密封蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D72X手动对夹式软密封蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D72X手动对夹式软密封蝶阀使用说明书
