B035W-1节流蝶阀


B035W-1节流蝶阀

结构特点及用途

本阀具有重量轻、结构紧凑、流阻小、额定流量系数大,使用简单,维修方便,价格便宜等特点。其动作需另配气动或电动执 行机构带动,DN600~2000节流蝶阀可采用气动调节蝶阀阀体部分。

主要性能

公称压力:0.1 MPa
适用温度:常温型-20~ 250℃ 中温型-40~450℃
阀体材料:铸铁HT200
适用温度:-20~200℃
适用介质:空气、烟气等
额定行程:90°
泄漏率:2%

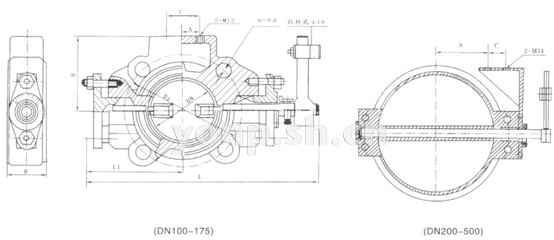

B035W-1节流蝶阀 安装尺寸图

B035W-1节流蝶阀外形及连接尺寸表

DN 100 125 150 175 200 225 250 300 350 405   500
D1 170 200 225 255 280 305 335 395 445 495 550 600
n-Φd 4-Φ18 8-Φ18 8-Φ23 12-Φ23 16-Φ23
Β 56 70
L 330 356 375 405 425 450 480 570 578 668 735 775
L1 130 143 150 167 175 187 205 248 231 296 321 336
Η 110 120 135 146 130 145 158 185 210 235 262 288
A 27 27 27 27 88 100 118 140 150 160 225 240
C 54 54 54 54 45 45 45 60 65 60 65 65
质量(kg) 10 11 12 13 14 18 22 30 37 40 50 60

注:
法兰连接尺寸符合JB78标准PN2.5规定。DN>500旳外形及安装尺寸同ZSCW-6和ZSLW-6。
