您现在位于:首页 >> 蝶阀 >> D371X蜗轮对夹蝶阀

D371X蜗轮对夹蝶阀

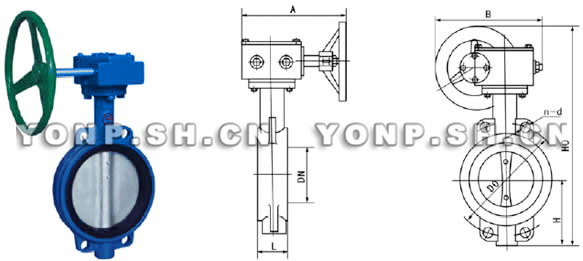

D371X蜗轮对夹蝶阀外形尺寸图
D371X蜗轮对夹蝶阀外形尺寸图

技术性能

D371X软密封涡轮对夹蝶阀的主要特点有:
1、结构简单、紧凑,90°回转开启迅速;
2、小型轻便,容易拆装和维修,并可在任意位置安装;
3、操作扭矩小,开关轻巧省力;
4、D371X软密封涡轮对夹蝶阀流量特性趋于直线,调节性能好;
5、启闭试验次数可达万次,使用寿命长;
6、密封性能好,气体试验泄漏量为零。
D371X软密封涡轮对夹蝶阀采用了多种零件材质配对,可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道,适用温度-10°C +150°C,连接标准符合GB2555-81标准。上海永鹏实业生产的D371X软密封涡轮对夹蝶阀的主要部件材质选用:阀体材质:铸铁、球铁、不锈钢、铜合金、铝合金;蝶板材质:球铁、不锈钢、耐蚀钢、钛钢、铜合金;阀座:丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

主要连接外型尺寸和连接尺寸

DN 主 要 外 形 尺 寸 主 要 连 接 尺 寸
0.6 MPa 1.0 MPa 1.6 MPa
L H HO A B DO n-d DO n-d DO n-d
50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 60 164 572 270 280 280 8-18 295 8-22 295 12-22
250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48

D371X蜗轮对夹蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D371X蜗轮对夹蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D371X蜗轮对夹蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D371X蜗轮对夹蝶阀使用说明书
