电动矩形百叶式调节蝶阀

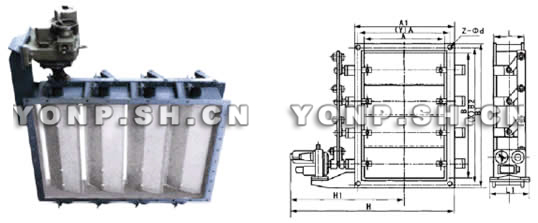

电动矩形百叶式调节蝶阀外形尺寸图
电动矩形百叶式调节蝶阀外形尺寸图

产品概述

电动矩形百叶式蝶阀配置电动执行机构广泛应用于建材、冶金、矿山、电力等生产过程,能自动控制或手动控制调节管路中介质流量。永鹏实业生产的电动矩形百叶式蝶阀的蝶板采用百叶多轴体结构,液体均匀,启闭力矩小,动作灵敏,性能可靠。阀体材料:碳钢、不锈钢。

主要技术参数

公称压力PN 0.005MPa 泄漏量 ≤3%
适用温度 -30~350℃ 介质流速 ≤25m/s
适用介质 粉尘、含尘气体

主要外形连接尺寸

A×B A1×B1 A2×B2 L L1 H1 H b Z-Фd X Y
320×180 375×105 400×240 180 245 580 735 8 16-14 5 3
320×250 375×295 400×330 180 245 625 825 8 16-14 5 3
400×200 455×255 500×330 200 245 610 805 8 16-18 5 3
400×320 455×375 500×420 200 245 870 915 8 16-18 5 3
500×200 555×255 600×300 220 245 610 805 8 16-18 5 3
500×400 555×455 600×500 220 245 670 915 8 20-18 5 5
630×320 685×375 730×420 220 245 610 805 10 20-18 7 3
630×400 685×455 730×500 220 245 710 995 10 24-18 7 5
800×400 855×455 900×500 240 300 610 945 10 24-18 7 5
800×630 855×685 900×730 240 300 710 995 10 28-18 7 7
1000×500 1070×570 1130×830 260 300 790 1075 10 24-23 7 5
1000×800 1070×870 1130×930 260 300 905 1270 10 28-23 7 7
1250×630 1320×700 1380×760 280 300 1005 1505 10 32-23 9 7
1250×1000 1320×1070 1380×1130 280 300 1105 1705 10 32-23 9 7
1400×800 1470×870 1530×930 300 385 1075 1575 10 36-23 11 7
1400×1250 1470×1320 1530×1380 300 385 1300 2025 10 40-23 11 9
1600×1000 1670×1070 1730×1130 320 385 1175 1775 10 36-23 11 7
1600×1250 1670×1320 1730×1380 320 385 1300 2025 10 40-23 11 9
1800×1250 1870×1320 1930×1380 340 420 1450 2175 10 44-23 13 9
1800×1400 1870×1470 1930×1530 340 420 1525 2325 10 48-23 13 11
2000×1250 2070×1320 2130×1380 360 420 1450 2175 10 48-23 15 9
2000×1800 2070×1670 2130×1730 360 420 1620 2520 12 52-23 15 11
2500×1800 2570×1870 2630×1730 420 450 1695 2595 12 56-23 17 11
2500×2000 2570×2070 2630×2130 420 450 1895 2995 12 64-23 17 15
2800×2500 2870×2570 2930×2630 440 450 2145 3195 12 72-23 19 17
3200×2800 3270×2870 3330×2930 480 480 2325 3825 12 80-23 21 19
3600×3200 3670×3270 3730×3330 520 480 2525 4225 12 88-23 23 21
4000×3600 4070×4670 4130×4730 560 480 2725 4825 12 100-23 27 23

电动矩形百叶式调节蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、电动矩形百叶式调节蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的电动矩形百叶式调节蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:电动矩形百叶式调节蝶阀使用说明书
