Dd3/6/973H三偏心多层次硬密封对夹蝶阀

概述及特点

三偏心多层次硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数

公称通径 DN(mm) 50~2000 50~500
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用温度 碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式 蜗杆蜗轮传动、气传动、电传动

主要零件的材质

零件名称 材料
阀体 铸铁、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢与耐高温石棉板组合成多层次
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
轴承 奥氏体不锈钢、304氮化
填料 柔性石墨

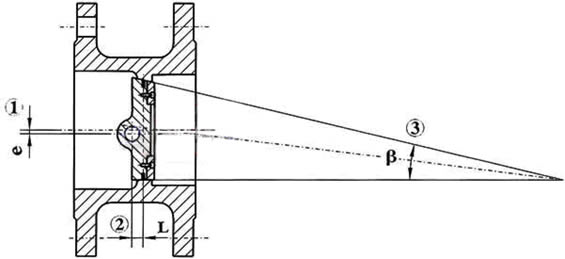

特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形

当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位

三偏心多层次硬密封对夹蝶阀原理图
三偏心多层次硬密封对夹蝶阀原理图

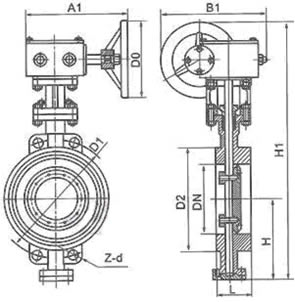

外形尺寸图

三偏心多层次硬密封对夹蝶阀外形尺寸图
三偏心多层次硬密封对夹蝶阀外形尺寸图

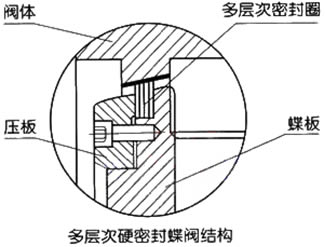

三偏心多层次硬密封对夹蝶阀结构图


三偏心多层次硬密封对夹蝶阀结构图

Dd3/6/973H-6/10C.P.R.V系列对夹式多层次金属硬密封蝶阀主要外形及连接尺寸

公称通径 长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
H Dd373H Dd673H Dd973H PN0.6MPa PN1.0MPa
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 12
65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 13
80 3 64 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 15
100 4 64 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 17
125 5 70 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 27
150 6 76 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 29
200 8 89 215 780 400 425 850 250 170 775 300 315 280 8-18 295 8-22 45
250 10 114 243 840 400 425 925 250 170 945 300 315 335 12-18 350 12-22 69
300 12 114 285 995 450 560 1035 450 220 1070 300 315 395 12-22 400 12-22 86
350 14 127 320 1050 450 560 1070 450 220 1140 300 315 445 12-22 460 16-22 122
400 16 140 350 1220 535 580 1190 450 220 1210 300 315 495 16-22 515 16-26 141
450 18 152 350 1280 535 580 1250 650 280 1335 575 714 550 16-22 565 20-26 191
500 20 152 380 1365 535 580 1290 650 280 1415 575 714 600 20-22 620 20-26 260
600 24 154 435 1460 570 660 1455 850 380 1605 656 810 705 20-26 725 20-30 380
700 28 165 480 1520 750 550 1585 850 380 1844 656 810 810 24-26 840 24-30 450
800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 920 24-30 950 24-33 650
900 36 203 595 1810 750 550 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830
1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050
1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400
1400 56 279 870 2450 1000 925       2886     1560 36-36 1590 36-42 1900
1600 64 318 1000 2730 1000 925       3156     1760 40-36 1820 40-48 2900
1800 72 356 1110 3020 1100 980       3421     1970 44-39 2020 44-48 4000
2000 80 406 1250 3270 1100 980       3685     2180 48-42 2230 48-48 5300

Dd3/6/973H-16/25C.P.R.V系列对夹式多层次金属硬密封蝶阀主要外形及连接尺寸

公称通径 长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
H Dd373H Dd673H Dd973H PN1.6MPa PN2.5MPa
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-18 125 4-18 12
65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-18 145 8-18 13
80 3 64 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15
100 4 64 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17
125 5 70 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27
150 6 76 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29
200 8 89 215 780 400 425 850 250 170 775 300 315 295 12-22 310 12-26 45
250 10 114 243 840 400 425 925 250 170 945 300 315 355 12-26 370 12-30 69
300 12 114 285 995 450 560 1035 450 220 1070 300 315 410 12-26 430 16-30 86
350 14 127 320 1050 450 560 1070 450 220 1140 300 315 470 16-26 490 16-33 122
400 16 140 350 1220 535 580 1190 450 220 1210 300 315 525 16-30 550 16-36 141
450 18 152 350 1280 535 580 1250 650 280 1335 575 714 585 20-30 600 20-36 191
500 20 152 380 1365 535 580 1290 650 280 1415 575 714 650 20-33 660 20-36 260
600 24 154 435 1460 570 660 1455 850 380 1605 656 810 770 20-36 770 20-39 380
700 28 165 480 1520 750 550 1585 850 380 1844 656 810 840 24-36 875 24-42 450
800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 950 24-39 990 24-48 650
900 36 203 595 1810 750 550 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830
1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050
1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400
1400 56 279 870 2450 1000 925       2886     1590 36-48 1640 36-62 1900
1600 64 318 1000 2730 1000 925       3156     1820 40-56 1860 40-62 2900
1800 72 356 1110 3020 1100 980       3421     2020 44-56 2070 44-70 4000
2000 80 406 1250 3270 1100 980       3685     2230 48-62 2300 48-70 5300

Dd3/6/973H-40C.P.R.V系列对夹式多层次金属硬密封蝶阀主要外形及连接尺寸

公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
H Dd373H Dd673H Dd973H PN4.0MPa
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d
50 2 43 112 350 180 200       530 250 255 125 4-18
65 21/2 46 115 370 270 280 625 250 170 530 250 255 145 8-18
80 3 64 120 380 270 280 625 250 170 565 250 255 160 8-18
100 4 64 138 420 270 280 645 250 170 600 250 255 190 8-22
125 5 70 164 460 380 420 675 250 170 640 250 255 220 8-26
150 6 76 175 555 380 420 715 450 220 705 300 315 250 8-26
200 8 89 208 780 400 425 800 450 220 775 300 315 320 12-30
250 10 114 243 840 400 425 850 450 220 945 300 315 385 12-33
300 12 114 285 995 450 560 925 450 280 1070 300 315 450 16-33
350 14 127 320 1050 450 560 1035 650 280 1140 300 315 510 16-36
400 16 140 350 1220 535 580 1070 650 280 1210 300 315 585 16-39
450 18 152 350 1280 535 580 1190 650 280 1335 575 714 610 20-39
500 20 152 380 1365 535 580       1415 575 714 670 20-42

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000 用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。 注:Dd-代表多层次密封结构

Dd3/6/973H三偏心多层次硬密封对夹蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、Dd3/6/973H三偏心多层次硬密封对夹蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Dd3/6/973H三偏心多层次硬密封对夹蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Dd3/6/973H三偏心多层次硬密封对夹蝶阀使用说明书
