TD6341W电动通风蝶阀

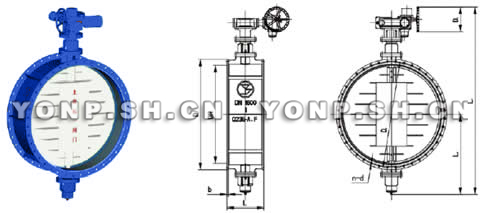

TD6341W电动通风蝶阀外形尺寸图
TD6341W电动通风蝶阀外形尺寸图

产品概述

TD6341W电动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。TD341W电动通风蝶阀驱动力矩小,启闭灵活,操作方便。阀体上设置有密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热胀冷缩造成的卡死现象。永鹏实业生产的TD341W电动通风蝶阀可配备多种驱动装置,如手动装置,涡轮传动装置,起动装置,电动装置。通风蝶阀广泛用于冶金、石化、电力、建材、矿山等工业管线,对介质气体起控制或调节作用。

主要外形连接尺寸

DN D D1 L L1 L2 n-Фd b
300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1344 490 16-18 12
900 1040 990 200 1444 540 16-18 14
1000 1140 1090 220 1544 590 20-18 14
1100 1240 1190 220 1644 640 20-18 14
1200 1340 1290 240 1744 690 20-18 14
1300 1440 1390 240 1864 760 20-18 16
1400 1540 1490 260 2020 810 24-18 16
1500 1640 1590 260 2120 860 24-18 16
1600 1740 1690 280 2240 980 24-18 16
1700 1840 1790 280 2340 1030 28-22 16
1800 1940 1890 300 2440 1096 28-22 16
1900 2040 1990 300 2540 1146 32-22 16
2000 2150 2090 320 2640 1196 32-26 16
2200 2360 2300 340 3252 1296 36-26 18
2400 2560 2500 360 3452 1396 36-26 18
2600 2760 2700 380 3652 1496 40-26 18
2800 3960 2900 400 3852 1596 40-26 18
3000 3190 3110 400 3896 1698 44-30 20
3200 3390 3310 440 4110 1798 44-30 20
3400 3590 3510 440 4396 1898 48-30 20
3600 3790 3710 480 4636 1998 48-30 20
3800 4000 3910 480 4886 2098 52-30 22
4000 4210 4120 520 5160 2210 52-30 22

TD6341W电动通风蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、TD6341W电动通风蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的TD6341W电动通风蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:TD6341W电动通风蝶阀使用说明书
