D373H/D343H日标蝶阀

D373H/D343H日标蝶阀
D373H/D343H日标蝶阀

用途及特点

D373H.1 0K、20K、和D343H.1 OK、20K系列蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式,阀座密封圈采用弹性密封软硬兼容的多层次密封两种结构,其密封性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

采用标准

设计标准:APl609-83
法兰连接尺寸:JIS B2212 JIS B2213 HUS B2214
结构长度:J IS B2002.1987
压力试验:JlS B2003.1987
驱动型式 手柄、蜗轮、气动、电动等

主要技术参数

公称通径 DN(mm) 830W 830L
2"一36" 2"-36"
公称压力 PN(MPa) 10K 20K
试验压力 Ps(MPa) 强度试验 1.5 3.0
密封试验 Seal test 1.1 2.2
适用介质 水、蒸汽、油品、海水等
适用温度 -29-425℃

主要零件材质

零件名称 材料
阀体 WCB、304、31 6、31 6SS、CF8M
蝶板 WCB、304、31 6、31 6SS、CF8M
阀杆 316、2Crl3、1Crl8Ni9Ti
密封圈 31 6、氟塑料
填料 柔性石墨、氟塑料

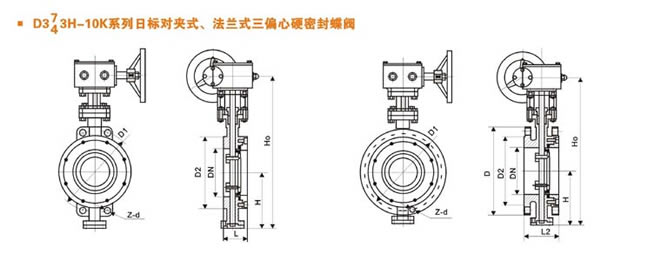

日标D373H-10K、20K系列主要外型连接尺寸

公称通径 DN 结构长度 (标准值) 外形尺寸 (参考值) 连接尺寸 (标准值)
H D373H D673H D973H 10K 20K
毫米 英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
50 2 43 112 350 180 200 625 245 72 530 250 255 120 4-19 120 8-19
65 21,2 46 115 370 180 200 625 245 72 530 250 255 140 4-19 140 8-19
80 3 49 120 380 180 200 645 245 72 565 250 255 150 8-19 160 8-23
100 4 56 138 420 180 200 675 355 92 600 250 255 175 8-19 185 8-23
125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-23 225 8-25
150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-23 260 12-25
200 8 70 208 605 270 280 850 250 170 775 300 315 290 12-23 305 12-25
250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-25 380 12-27
300 12 83 283 800 380 420 1035 450 220 1070 300 315 400 16-25 430 16-27
350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 16-25 480 16-33
400 16 102 340 915 450 470 1190 450 220 1210 300 315 510 16-27 540 16-33
450 18 114 380 960 480 490 1250 650 280 1335 575 714 565 20-27 605 20-33
500 20 127 410 1020 480 490 1290 650 280 1415 575 714 620 20-27 660 20-33
600 24 154 470 1225 480 490 1455 850 380 1605 656 810 730 24-33 770 24-39
700 28 165 550 1355 640 660 1585 850 380 1844 656 810 840 24-33 900 24-48
800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 950 28-33 1030 24-56
900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1050 28-33 1140 28-56
1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1160 28-39
1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1380 32.39

日标D343H-10K、20K系列主要外型连接尺寸

公称通径DN 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
L H D343H D643H D943H 10K 20K
毫米 英寸 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d
50 2 108 150 112 350 180 200 605 245 72 530 250 255 155 120 4-19
65 21,2 112 170 115 370 180 200 625 245 72 530 250 255 175 140 4-19 155 120 8-19
80 3 114 180 120 380 180 200 645 245 72 565 250 255 185 150 8-19 175 140 8-19
100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 175 8-19 200 160 8-23
125 5 140 200 164 460 180 200 715 355 92 640 250 255 250 210 8-23 225 185 8-23
150 6 140 210 175 555 270 280 800 355 92 705 300 315 280 240 8-23 270 225 8-25
200 8 152 230 208 605 270 280 850 250 170 775 300 315 330 290 12-23 305 260 12-25
250 10 165 250 243 680 270 280 925 250 170 945 300 315 400 355 12-25 350 305 12-25
300 12 178 270 283 800 380 420 1035 450 220 1070 300 315 445 400 16-25 430 380 12-27
 350 14 190 290 310 835 380 420 1070 450 220 1140 300 315 490 445 16-25 480 430 16-27
 400  16 216 310 340 915 450 470 1190 450 220 1210 300 315 560 510 16-27 540 480 16-33
450 18 222 330 380 960 480 490 1250 650 280 1335 575 714 620 565 20 27 605 540 16-33
500 20 229 350 410 1020 480 490 1290 650 280 1415 575 714 675 620 20 27 675 605 20-33
600 24 267 390 470 1225 480 490 1455 850 380 1605 656 810 795 730 2433 730 660 20-33
700 28 292 430 550 1355 640 660 1585 850 380 1844 656 810 905 840 24-33 845 770 24-39
800 32 318 470 640 1470 640 660 1700 1250 380 2040 656 810 1020 950 2833 995 900 24-48
900 36 330 510 710 1545 850 900 1865 1250 380 2255 785 863 1120 1050 2833 1140 1030 24-56
1000 40 410 550 770 1795 850 900 2015 1500 580 2380 785 863 1235 1160 28.39 1250 1140 28-56
1200 48 470 630 890 1965 850 900 2226 1500 580 2640 785 863 1465 1380 32.39

D373H/D343H日标蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D373H/D343H日标蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D373H/D343H日标蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D373H/D343H日标蝶阀使用说明书
