您现在位于:首页 >> 蝶阀 >> ED(3/6/9)63H对焊蝶阀

ED(3/6/9)63H对焊蝶阀

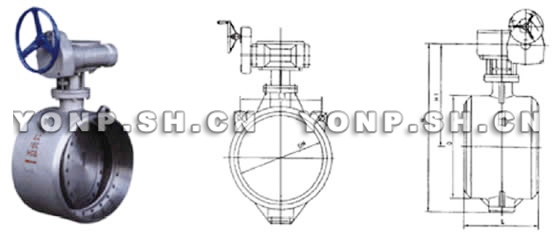

ED(3/6/9)63H-10/16/25/40C、P、R对焊蝶阀外形尺寸图
ED(3/6/9)63H-10/16/25/40C、P、R对焊蝶阀外形尺寸图

特点

1、硬密封对焊蝶阀采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于硬密封对焊蝶阀采用焊接结构,使阀门与管道平面达到永久性的零泄漏。
3、硬密封对焊蝶阀无法兰,对管道和保温包扎带来了很大的方便和美观。

主要技术参数

公称通径DN(mm) DN(100~1200)mm、in4-48
公称压力PN(MPa) 强度试验(1.5×PN)密封试验(1.1×PN)
适用温度 碳钢:-29℃~425℃,不锈钢:-40℃~600℃
适用介质 水、热水、蒸汽、油品
焊接标准 GB12224、ANSI B16.25、DIN2559
压力等级 ANSI 150LB磅级/PN25
驱动形式 蜗轮传动、气动、电动

主要零件材料

阀体 碳钢、不锈钢、铬钼钢
蝶板 碳钢、合金钢、铬钼钢
阀座 不锈钢、钴基硬质合金
轴套 不锈钢
阀杆 不锈钢、特殊材料
填料 柔性石墨

主要连接尺寸

公称通径 主要尺寸 公称通径 主要尺寸
in DN (mm) L H1 H in DN (mm) L H1 H
4 100 190 270 370 18 450 330 535 820
5 125 200 295 390 20 500 350 560 900
6 150 210 308 416 24 600 390 630 980
8 200 230 370 530 28 700 430 670 1100
10 250 250 450 580 32 800 470 800 1300
12 300 270 465 630 36 900 510 850 1370
14 350 290 475 595 40 1000 550 880 1480
16 400 310 505 755 48 1200 630 1000 1690

ED(3/6/9)63H对焊蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ED(3/6/9)63H对焊蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ED(3/6/9)63H对焊蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ED(3/6/9)63H对焊蝶阀使用说明书
