HD7B41X 重锤式液控蝶阀

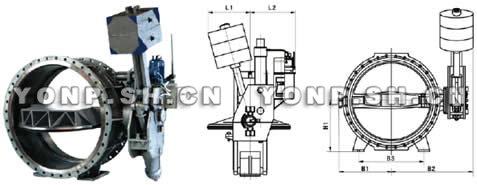

HD7B41X重锤式液控蝶阀外形尺寸图
HD7B41X重锤式液控蝶阀外形尺寸图

产品概述

HD7B41X重锤式液控蝶阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质的倒流及产生过大的水锤,以保护管路系统。HD7B41X重锤式液控蝶阀靠液压驱动开启,靠重锤势能关闭,启闭灵活可靠。该阀安装在泵后,可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数仅为上述两台阀门流阻系数的30%。因此,该类阀门为节能产品。关闭时,液控装置分快关、慢关两个阶段:前60°为快关,后30°为慢关,根据工况不同,可调节快慢关时间和快、慢关切换角度,以防止发生较大水锤。
HD7B41X重锤式液控蝶阀还具有保压功能:本蝶阀的液压系统中设有蓄能器,蓄有压力油,补充系统的泄漏,并可自动补压。同时具有自动复位功能,当阀门开度降低(重锤下落)15°时,油泵启动,自动复位。备用复位装置,HD7B41X重锤式液控蝶阀开启后,当液压系统中出现微量的内漏蓄能器补充,压力降至一定值时,继电器发令补压,为防止压力继电器失灵,设有行程开关复位装置,即在本阀开启位置有保压和保位双位保护功能。法兰标准:GB/T 17241.6、GB/T 9113 ,GB 2555;试验标准:GB/T 13927;结构长度标准:GB12221-89。

主要零部件材料及技术参数

零件名称 材料 公称压力
阀体、蝶板 灰铸铁、球墨铸铁、碳钢 0.25~2.5MPa
密封圈 不锈钢 适用介质
NBR
阀轴 不锈钢 适用温度
填料 NBR 0~80℃

主要连接尺寸

DN PN (MPa) L1 L2 B1 B2 B3 H1 Z-Фd
500 1.0 570 950 414 952 952 350 20-26
600 1.0 750 778 542 1017 1017 405 20-30
700 1.0 750 778 510 1215 1215 460 24-30
800 1.0 582 950 595 1165 1165 520 24-33
900 1.0 600 950 660 1530 1530 570 28-33
1000 1.0 681 966 740 1130 1130 625 28-36
1200 0.6 690 800 840 1760 1760 710 32-33
1.0 780 1236 880 1853 1853 735 32-39
1400 0.6 780 1236 977 1721 1721 820 36-36
1.0 780 1236 1158 1615 1615 820 36-42
1600 0.25 770 910 1075 2040 2040 920 40-36
0.6 780 1219 1113 1832 1832 920 40-36
1800 0.25 780 1219 1233 1805 1805 1070 44-39
0.6 780 1219 1233 1905 1905 1070 44-39
2000 0.25 897 905 1363 2285 2285 1170 48-42
0.6 900 956 1465 2285 2285 1170 48-42
2200 0.25 1030 1123 1631 2492 2492 1300 52-42
0.6 1130 1223 1631 2592 2592 1300 52-42
2400 0.25 1235 1365 1775 2585 2585 1355 56-42
0.6 1295 1395 1775 2600 2600 1355 56-42

HD7B41X 重锤式液控蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、HD7B41X 重锤式液控蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HD7B41X 重锤式液控蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:HD7B41X 重锤式液控蝶阀使用说明书
