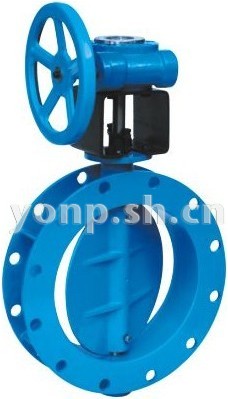

MD9/7/6/3 43S-1电(液、气、手)动耐磨尘气蝶阀


MD9/7/6/3 43S-1电(液、气、手)动耐磨尘气蝶阀

结构特点及用途

该阀广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。该阀采用 优质耐磨材料焊接而成,具有耐磨性好、工作稳可靠、操作方便、动作灵敏、泄漏率小、使用寿命长、安装维修方便,特别 适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。

主要性能

公称压力:0.1 MPa
适用温度:-10~300°C; -20-420°C ; -30-500°C
适用介质:空气、煤气、烟气及含尘气体
电源(电压):三相380V.DC气源压力:0.4-0.6MPa;供油压力:6.3MPa
泄漏率:≤0.5%; ≤1.5%


MD9/7/6/3 43S-1电(液、气、手)动耐磨尘气蝶阀 安装尺寸图1

MD9/7/6/3 43S-1电(液、气、手)动耐磨尘气蝶阀 安装尺寸图2

MD9/7/6/3 43S-1电(液、气、手)动耐磨尘气蝶阀 安装尺寸图3

MD9/7/6/3 43S-1电(液、气、手)动耐磨尘气蝶阀 安装尺寸图4

电(气、液)动装置技术性能

公称通径 (mm) 电动装置 气动装置 液动装置
型号 功率KW 启闭时间S 型号 耗气量cm3 管接头 启闭时间S 型号 耗气量cm3 管接头 启闭时间s
100-200 Q20-1 0.12 ≤25 QZ15 150 G1/4 ≤15 YA600 250 M18 X 1.5 ≤15
250-400 Q30-1 0.12 ≤25 QZ25 500 G1/4 ≤15 YA1000 350 M18 X 1.5 ≤15
450-600 Q40-1 0.25 ≤25 QZ45 1000 G3/8 ≤15 YA2000 750 Μ18 X 1·5 ≤15
700-1000 Q60-1 0.25 ≤25 QZ85 2800 G3/8 ≤15 YA2000 1000 Μ22 X 1.5 ≤15
1100-1400 Z10十三级减速 0.37 ≤40 QZ150 8000 G3/4 ≤25 YA3000 1500 Μ22 X 1.5 ≤25
1600-2000 Z20十二级减速 0.55 ≤40 QZ300 18000 G3/4 ≤25 YA4000 3000 Μ27 X 2 ≤25
2100-3000 Z30十二级减速 0.75 ≤50 QZ500 34000 G1 ≤25 YA6000 4000 Μ33 X 2 ≤25

MD9/7/6/3 43S-1电(液、气、手)动耐磨尘气蝶阀主要外形及连接尺寸

DN D D1 n-d b L H1 MD343S-1 MD643S-1 MD743S-1 MD943S-1
H2 L1 L2 质量 H2 L1 L2 质量 H2 L1 L2 质量 H2 L1 L2 质量
100 210 170 8-18 14 120 130 425 203.5 200 28 470 105 270 26 470 105 270 25 537 315 245 55
125 240 200 8-18 14 120 150 438 203.5 200 34 488 105 270 32 485 105 270 30 550 315 245 60
150 265 225 8-18 14 120 160 455 203.5 200 38 505 105 270 36 500 105 270 35 567 315 245 72
200 320 280 8-18 16 140 180 478 203.5 200 42 528 105 270 40 525 105 270 40 590 315 245 78
250 375 335 12-18 16 140 230 500 203.5 200 46 550 180 596 55 550 180 550 52 630 315 245 83
300 440 395 12-22 16 170 262 528 203.5 200 54 578 180 596 63 580 180 550 60 658 315 245 93
350 490 445 12-22 16 170 287 550 203.5 200 64 600 180 596 73 600 180 550 70 680 315 245 95
400 540 495 16-22 16 190 293 570 203.5 200 81 620 180 596 90 620 180 550 85 700 315 245 98
450 595 550 16-22 16 190 320 595 300 290 110 645 280 812 140 645 280 700 130 725 353 315 140
500 645 600 20-22 18 190 346 616 300 290 128 666 280 812 179 665 280 700 170 746 353 313 179
600 755 705 20-26 20 210 403 632 300 290 157 682 280 812 213 680 280 700 205 762 353 313 213
700 860 810 24-26 20 210 467 682 360 290 199 732 281 934 250 730 280 810 240 820 460 439 267
800 975 920 24-30 20 210 546 732 360 290 229 782 281 934 308 780 280 810 290 843 460 439 326
900 1075 1020 24-30 20 250 596 870 360 290 287 920 281 934 370 920 280 810 350 892 460 439 385
1000 1175 1120 28-30 20 250 646 920 360 290 430 970 281 934 512 970 280 810 480 940 460 439 528
1100 1275 1220 28-30 20 250 710 965 652 525 620 985 460 1630 670 985 410 1100 610 985 820 545 682
1200 1375 1320 32-30 20 250 765 1015 652 525 765 1040 460 1630 590 1040 410 1100 720 1045 820 545 827
1400 1575 1520 36-30 20 300 870 1278 652 525 1188 1278 460 1630 1210 1278 410 1100 1050 1485 820 545 1250
1600 1790 1730 40-30 24 300 986 1665 652 525 1393 1665 460 1630 1420 1665 410 1100 1250 1665 820 545 1455
1800 1990 1930 44-30 24 300 1120 1770 652 525 1800 1770 460 1630 1830 1770 410 1100 1610 1770 820 545 1865
2000 2190 2130 48-30 24 300 1250 1870 652 525 2130 1870 460 1630 2150 1870 410 1100 1840 1910 820 545 2190
2100 2300 2240 52-33 24 300 1312 1950 820 710 2600 1950 580 1890 2630 1950 500 1300 2350 1970 960 683 2795
2200 2405 2340 52-33 30 350 1375 2000 820 710 3200 2000 580 1890 3410 2000 500 1300 3100 2020 960 683 3690
2400 2605 2540 56-33 30 350 1480 2100 820 710 4200 2100 580 1890 4500 2100 500 1300 4200 2160 960 683 4720
2600 2805 2740 60-36 30 350 1600 2200 820 710 5100 2200 580 1890 5310 2200 500 1300 4800 2260 960 683 5530
2800 3030 2960 64-36 30 400 1710 2300 940 830 5580 2300 720 1980 5800 2300 600 1500 5200 2380 960 683 6035
3000 3230 3160 68-36 30 400 1830 2400 940 830 5900 2400 720 1980 6020 2400 600 1500 5600 2485 960 683 6280

注:
1. 本阀法兰连接尺寸符合GB9119.1-88标准规定。
2. 有关执行机构原理、接线图、技术参数见"附录"。
3. 本阀可按用户要求设计制造。
4. 需附件请在合同中注明(如控制箱、电磁阀、空气滤减压器、回信器等)。
5. 订货时请注明:产品名称、规格、型号、公称压力、适用温度、适用介质。
