圆形、方矩形电(手)动多叶蝶阀

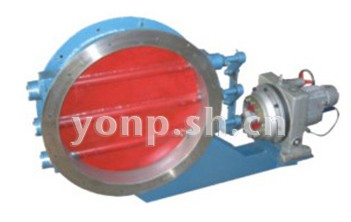

(F)ZKJWdy-1、(F)ZDTWdy-1、(F)SWdy-1圆形、方矩形电(手)动多叶蝶阀

(F)ZKJWdy-1、(F)ZDTWdy-1、(F)SWdy-1圆形、方矩形电(手)动多叶蝶阀

结构特点及用途

本阀是我厂与科研单位共同开发的新产品,并通过了国家级鉴定,是调节和启闭空气、烟气、尘气及可燃性气体的可靠设备, 本阀可与各种执行机构配套组合成不同性能的阀门,叶片多、噪声小、重量轻、操作力矩小、流通能力大、操作方便、价格便宜, 特别适用于大口径、大流量、低压差场合,广泛应用于冶金、矿山、建材、化工、电站等工业部门。

主要性能

公称压力:0.1MPa
适用温度:-20-300℃
泄漏率:普通型≤3% 低泄漏率≤1%
适用介质:空气、烟气、含粉尘气体、可燃性气体
电源电压:220V或380V.AC
输入信号:0-10 (4-20) mA.DC或开关量信号


DBD-0.5、SBD—0.5电(手)动多叶蝶阀(风机专用阀) 安装尺寸图

FDBD-0.5、FSBD—0.5电(手)动多叶蝶阀(风机专用阀) 安装尺寸图

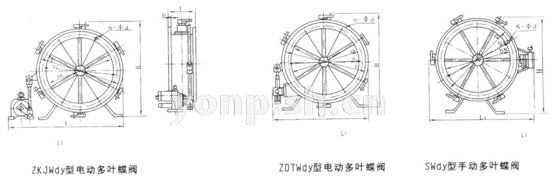

ZKJWdy ZDTWdy SWdy-1圆形电(手)动多叶蝶阀外形及连接尺寸表

DN 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
D 640 755 860 975 1075 1175 1375 1575 1790 1990 2190 2405 2805 2705 3030 3230
D1 600 705 810 920 1020 1120 1320 1520 1730 1930 2130 2340 2540 2740 2960 3160
Η 890 1020 1110 1240 1340 1440 1660 1860 2060 2260 2500 2700 2900 3100 3330 3530
n-Φd 20-Φ22 20-Φ26 24- Φ26 24-Φ30 28-Φ30 32-Φ30 36-Φ30 40-Φ30 44-Φ30 48-Φ30 52-Φ33 56-Φ33 60-Φ33 64-Φ36 68-Φ36
L 300 350 400 500
b 18 20 24 28
叶片数 3片 5片 7片 9片 11片 15片
质量(Kg) 196 210 230 350 490 560 620 810 1010 1600 2050 2300 2500 2900 3100 3400
ZKJWdy L1 1100 1210 1380 1480 1580 1675 1895 2145 2345 2545 2745 3125 3325 3525 3740 3940
配执
行器
ZKJ-210 ZKJ-310 ZKJ-410 ZKJ-510 ZKJ-610 ZKJ-710
ZDTWdy L1 970 1080 1220 1320 1530 1630 1840 2065 2270 2465 2680 2965 3165 3365 3565 3765
配执
行器
DT II10020M DTII 10040M DTII 30050M DT II 10050M DT II10060M
SWdy L1 900 1000 1150 1200 1410 1510 1710 1940 2145 2345 2545 2845 3000 3200 3400 3600
配执
行器
S-01 S-02 S-03 S-04 S-05 S-06

注:
1. 本阀与上述配电动执行器组合外,还可与其它电动、气动、液动、电液动执行器组合使用。
2. 有关执行器原理、接线图、技术参数见"附录"。
3. 本阀可按用户要求制造(非水平安装时,请注明夹角)。
4. 阀门整机质量为阀体质量+执行器质量。
5. 需附件请在合同中注明(如伺服放大器、电动操作器、控制箱、始点位置开关)。
6. 订货时请注明:产品名称、型号、规格、输入信号、泄漏率。

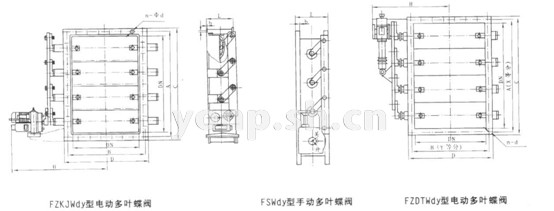

FZKJWdy FDTWdy FSWdy-1方矩形电(手)动多叶蝶阀外形及连接尺寸表

DNxDN AxB CxD Η n-Φd b L 叶 片
质量 (Kg) FZDTWdy   FZKJWdy FSWdy
配电动推杆型号 功率 配电动执行器型号 配手动装置型号
500x400 565x465 600x500 507 8-Φ17 14 190 2片 201 DTll 100-20M 0.37KW ZKJ-210 S-01
500x500 565x565 600x600 557 20-Φ17 210
630x400 710x480 750x520 517 20-Φ17 16 210 247
630x500 710x580 750x620 567 22-Φ17 255
630x630 710x710 750x750 632 24-Φ17 260
800x500 880x580 920x620 567 24-Φ17 3片 351 DT II100-30M ZKJ-310 S-02
800x630 880x710 920x620 632 26-Φ19 366
800x800 880x880 920x920 717 28-Φ19 375
990x715 1070x795 1110x835 674 28-Φ19 250 555 DTII250-30M 0.55KW ZKJ-410 S-03
1000x630 1080x710 1120x750 632 28-Φ19 551
1000x800 1080x880 1120x920 717 30-Φ19 565
1000x1000 1080x1080 1120x1120 817 32-Φ19 640
1250x800 1330x880 1370x920 717 34-Φ19 18 4片 680
?1250x1000 1330x1080 1370x1120 817 36-Φ19 710
1250x1250 1330x1330 1370x1370 942 40-Φ19 810
1500x1500 1595x1595 1640x1640 1077 48-Φ19 20 300 1030
1600x1000 1695x1095 1740x1140 827 42-Φ19 970
1600x1250 1695x1345 1740x1390 995 46-Φ19 996 DT II 630-30M 0.75KW ZKJ-510 S-04
1600x1600 1695x1695 1740x1740 1170 52-Φ19 1240
1620x1170 1715x1265 1760x1310 955 44-Φ19 990
2000x1250 2095x1345 2140x1390 995 52-Φ22 22 400 5片 2360 DT II 630-40M 0.75KW ZKJ-610 S-05
2000x1600 2095x1695 2140x1740 1170 58-Φ22 2800
2000x2000 2095x2095 2140x2140 1370 64-Φ22 3030
2500x1600 2600x1700 2650x1750 1175 66-Φ22 24 6片 2800
2500x2000 2600x2100 2650x2150 1445 72-Φ22 3010
2500x2500 2600x2600 2650x2650 1695 76-Φ22 3640 DT II1000-40M 1.1KW ZKJ-710 S-06
3000x2000 3100x2100 3150x2150 1445 78-Φ22 8片 3620
3000x2500 3100x2600 3150x2650 1695 84-Φ22 4030
3000x3000 3100x3100 3150x3150 1945 92-Φ22 4150

注:
1. 本阀与上述配电动执行器组合外,还可与其它电动、气动、液动、电液动执行器组合作用。
2. 有关执行器原理、接线图、技术参数见"附录"。
3. 本阀可按用户要求制造(非水平安装时,请注明平角)。
4. 阀门整机质量为阀体质量+执行器质量。
5. 需附件请在合同中注明(如伺服放大器、电动操作器、控制箱、始点位置开关)。
6. 订货时请注明:产品名称、型号、规格、输入信号、泄漏率。
