您现在位于:首页 >> 蝶阀 >> QD9/6/3 41H-1轻型电(气、手)动通风蝶阀

QD9/6/3 41H-1轻型电(气、手)动通风蝶阀


QD9/6/3 41H-1轻型电(气、手)动通风蝶阀

结构特点及用途

本阀是通风除尘及环保系统理想的启闭和调节设备,其结构独特,采用优质合金钢板焊接,具有体积小、重量轻、流通截面大、 启闭灵活、可现场操作和远距离控制。适用于冶金、矿山、电站、建材、医药、化工、轻工等行业。

主要性能

公称压力:0.IMPa
适用温度:≤300℃
适用介质:空气、含尘烟气
电源(电压):三相380V.AC;气源气压:0.4-0.6MPa;
泄漏率:<1.5%

型号编制说明:见附录一型号编制说明格式3

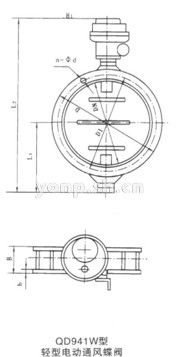

QD9/6/3 41H-1轻型电(气、手)动通风蝶阀 安装尺寸图1

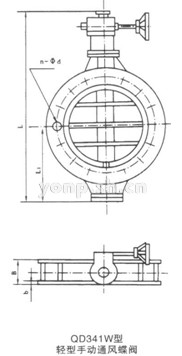

QD9/6/3 41H-1轻型电(气、手)动通风蝶阀 安装尺寸图2

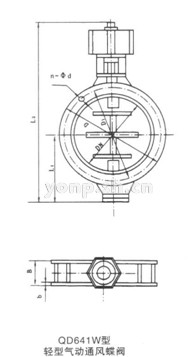

QD9/6/3 41H-1轻型电(气、手)动通风蝶阀 安装尺寸图3

主要外形及连接尺寸表

DN D D1 L1 B b n-Φd QD941W-1 QD641W-1 QD341W-1
L2 质量kg 电动装置 La 质量kg 气动装置 L 质量kg
100 176 138 88 100 4 8-Φ10 450 42 WQ5-2 400 25 QQ5 270 20
150 226 188 113 8 Φ13.5 500 48 450 31 330 25
200 276 238 138 550 53 475 36 390 29
250 326 288 163 12-Φ13.5 600 60 WQ10-2 525 43 QQ12.5 440 34
300 370 338 188 5 650 67 575 50 515 40
350 426 388 213 700 72 625 55 565 44
400 478 438 243 6 16-Φ13.5 760 85 685 68 630 62
450 528 488 268 810 110 WQ30-2 738 83 QQ25 680 66
500 576 538 293 8 860 180 785 120 730 96
600 676 638 323 10 20-Φ13.5 920 195 915 135 1006 108
700 776 738 383 24-Φ13.5 1000 210 1055 150 1118 120
800 890 850 460 120 12 1235 270 Q60-1 1220 210 QQ50 1300 168
900 990 950 510 1335 320 1320 250 1400 200
?1000 1090 1050 560 150 14 28-Φ13.5 1490 370 1475 300 1500 240
1100 1190 1150 650 32-Φ14 1640 430 1658 350 1600 280
1200 1290 1250 700 1740 500 1758 440 1720 350
1300 1390 1350 750 36-Φ14 1870 580 1858 520 1820 416
1400 1490 1450 800 1940 660 1958 600 1920 480
1500 1620 1570 850 200 18 40 Φ14 2120 750 Q120-1 2155 680 QQ100 2010 524
1600 1720 1670 930 2276 710 2291 880 2110 724
1700 1820 1770 980 44-Φ18 2376 1100 2391 1040 2260 832
1800 1920 1870 1030 2486 1350 2500 1290 2410 1004
1900 2040 1980 1080 250 22 48-Φ22 2600 1570 2740 1510 2510 1208
2000 2140 2080 1150 2740 1780 2880 1720 QQ200 2610 1376
2200 2340 2280 1270 52-Φ22 2980 2300 Q500-1 3120 2240 2860 1792
2400 2540 2480 1370 24 56-Φ22 3180 2500 3320 2440 QQ300 3060 1952
2600 2740 2680 1500 60-Φ22 3440 2800 3580 2750 3300 2240
2800 2940 2880 1650 64-Φ26 4000 3100 4140 3060 QQ500 3500 2630
3000 3140 3080 1750 68-Φ26 4200 3500 4340 3400 3700 3070

注:
1. 有关执行器原理、接线图、技术参数见"附录"。
2. 本阀可按用户要求制造。
3. 需附件请在合同中注明(控制箱、电磁阀、空气过滤减压器)。
