DS341X伸缩蝶阀

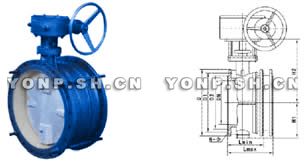

DS341X伸缩蝶阀外形尺寸图
DS341X伸缩蝶阀外形尺寸图

产品概述

DS341X伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,DS341X伸缩蝶阀适用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的很好装置。上海永鹏实业生产的DS341X伸缩蝶阀的主要特点:
1、结构独特,设计灵活,重量轻,省力,启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差所产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。
3、DS341X伸缩蝶阀密封部位可调节更换,密封性能可靠。DS341X伸缩蝶阀制造标准:JB/T8527-97、GB/T 12238-89,法兰标准:GB9113-2000、GB/T 17241. 6-1998,检验标准:GB/T 13927-92

主要技术参数

公称通径DN (mm) 50~2000 50~1600
公称压力 PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 软密封 X:-40℃~90℃;Xf:-20℃~200℃
硬密封 炭钢:-29℃~425℃? 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T 13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

主要零件材料

零件名称 材料
阀体 WCB 不锈钢 QT 450-10
蝶板 WCB 不锈钢 QT 450-10
阀轴 2Cr13不锈钢
密封圈 橡胶
填料 柔性石墨

主要连接尺寸

规格 D D1 D2 Lmax Lmin H1 H2 N-Фd
100 220 180 156 216 174 110 170 8-Ф18
125 250 210 184 232 186 123 182 8-Ф18
150 285 240 211 239 194 140 210 8-Ф22
200 340 295 266 264 214 170 238 8-Ф22
250 395 350 319 296 235 195 270 12-Ф22
300 445 400 370 300 250 222 300 12-Ф22
350 505 460 429 320 270 252 330 16-Ф22
400 565 515 480 332 282 285 368 16-Ф26
450 615 565 530 355 305 310 402 20-Ф26
500 670 620 582 365 315 337 438 20-Ф30
600 780 725 682 420 340 393 490 24-Ф30
700 895 840 794 446 396 450 558 24-Ф33
800 1015 950 901 476 426 515 625 28-Ф33
900 1115 1050 1001 506 456 560 685 28-Ф33
1000 1230 1160 1112 516 466 610 750 28-Ф36
1200 1455 1380 1328 560 510 725 880 32-Ф39
1400 1675 1590 1530 590 540 840 987 36-Ф42
1600 1915 1820 1750 630 585 960 1158 40-Ф48
1800 2115 2020 1950 680 630 1060 1258 44-Ф48
2000 2325 2230 2150 730 680 1165 1365 48-Ф48

DS341X伸缩蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、DS341X伸缩蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的DS341X伸缩蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:DS341X伸缩蝶阀使用说明书
