F500防结露铝合金压铸蝶阀

F500防结露铝合金压铸蝶阀
F500防结露铝合金压铸蝶阀

概述

超轻铝合金阀体,扭矩小,使用安装方便,杜绝锈蚀
适用于空调、工业水处理设备,有很强的防结露功能。铝合金压铸阀体,杜绝锈蚀。
F500系列蝶阀在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座,以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门,具有施工简单、使用寿命长的特点。
优异持久的密封性能
有的多层次渐进接触式阀座设计,使阀板在关闭过程中逐渐接触阀座,在保证良好的密封性能的同时,减少不必要的扭矩,从而延长阀座的使用寿命。
扭矩减小实现了驱动装置的轻量化和小型化
独有的阀杆密封环防止流体泄漏
不同材质的阀座,适应不同工况,具有良好的防腐和密封性能
球形阀板运动轨迹使得阀门转动灵活自如
阀板是按一个完整的球形加工而成,密封面的每一部分都是球面的一部分,即使是阀板的上、下顶端处的轴向密封面处也不例外,这样的密封面在密封时,尽管有了接触,却是相当平滑的,所以力矩减小了,密封性能改善了,特别是轴向密封处的磨擦减小了,采用这一技术的阀座寿命增加了三倍。

标准参数表

类型 F500 结构长度 JIS GB API
阀门公称口径 40-300mm 顶部法兰标准 国标标准ISO 5211
适用法兰规格 JIS ANSI GB 标准材质 阀体:铝合金
最大工作压力 1.0MPa 阀板:不锈钢
使用温度范围 0-120℃ EPDM 0-70℃ NBR 密封圈:EPDM(MBR)
泄漏试验压力 1.1MPa 喷涂规格 聚酯粉体涂料
阀体试验压力 1.5MPa
驱动形式 手柄式、齿轮式、气缸式、电动式

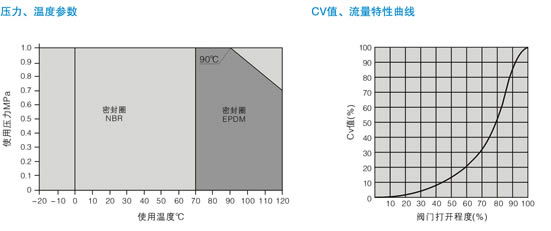

F500防结露铝合金压铸蝶阀曲线图
F500防结露铝合金压铸蝶阀曲线图

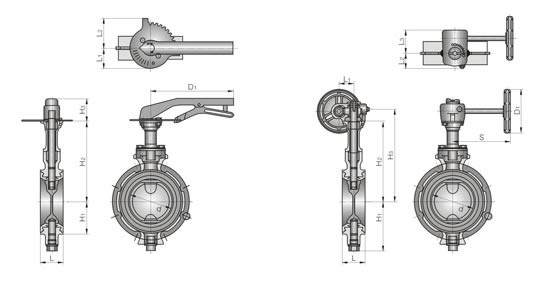

F500防结露铝合金压铸蝶阀外形尺寸图
F500防结露铝合金压铸蝶阀外形尺寸图

手动外形连接尺寸及重量

规格 尺寸 (mm) 重量 (kg)
mm inch d L H1 H2 H3 L1 L2 D1
40 11/2" 42 33 70 145 51 47 68 250 1.4
50 2" 52 43 82 145 51 47 68 250 1.7
65 21/2" 67 46 90 157 51 47 68 250 2.1
80 3" 80 46 99 165 51 47 68 250 2.3
100 4" 102 52 112 183 51 47 68 250 2.8
125 5" 126 56 132 196 60 63 86 330 4.8
150 6" 150 56 146 214 60 63 86 330 6.0

涡轮外形连接尺寸及重量

规格 尺寸 (mm) 重量 (kg)
mm   d L H1 H2 H3 L1 L2 L3 S D1
40 11/2" 42 33 70 145 168 35 35 56 132 100 2.0
50 2" 52 43 82 145 168 35 35 56 132 100 2.3
65 21/2" 67 46 90 157 180 35 35 56 132 100 2.7
80 3" 80 46 99 165 188 35 35 56 132 100 2.9
100 4" 102 52 112 183 206 41 39 68 132 100 3.4
125 5" 126 56 132 196 220 58 48 89 149 140 5.8
150 6" 150 56 146 214 238 58 48 89 149 140 7.4
200 8" 199 60 188 241 272 58 48 89 149 140 9.6
250 10" 248 68 220 320 367 67 61 97 200 200 21.5
300 12" 297 78 255 355 402 67 63 97 200 200 31.0

F500防结露铝合金压铸蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、F500防结露铝合金压铸蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的F500防结露铝合金压铸蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:F500防结露铝合金压铸蝶阀使用说明书

联系上海永鹏获取更多F500防结露铝合金压铸蝶阀产品信息:
销售热线:021-5662 3667
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn
