R1ZSQ/D W气动快速切断调节阀


R1ZSQ/D W气动快速切断调节阀

用途

本阀是具有新颖独特设计的多功能气动蝶阀,它可与电动或气动单元组合仪表配套使用,可接受标准电(气Μ言号,进行自动调 节,又可接受开关量信号,实现快速开或关动作,还可现场手动操作。广泛应用于冶金、石油、化工、建材、轻工、医药等工业部 门.具有自动调节、快速切断、手动操作等功能,操作方便,密封可靠,动作灵敏快速。

主要性能

公称压力:0.25、0.6、1.0、1.6、2.5MPa
泄漏率:普通型≤10-2;密封型≤10-4
适用温度:普通型:-20~225℃. -40~450℃.密封型:-20~225℃
适用介质:烟气、煤气、空气、蒸气、水及含有悬浮颗粒状流体。
速度:标准信号全程时间10-16秒,快速启
闭时间:1-2秒,2-4秒,4-6秒
气源压力:0.5MPa
输入信号:(气信号)0.02-1.0MPa(电信号)0-10 (4-20) mA.DC或开关量。
电磁阀旳电源:12V 24V.DC或220V.36V.AC
阀体材料:碳素钢、铸铁、铸钢、铸不锈钢

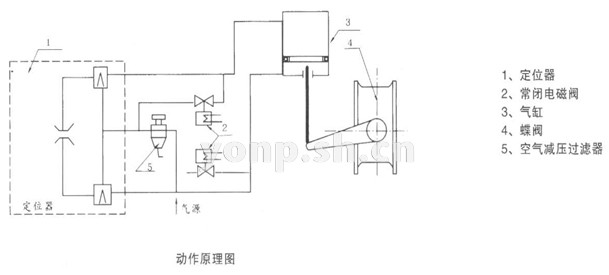

功能

1、自动调节控制:当阀门定位器接受标准电(气)信号,电磁阀处于失电状态,定位器与气缸连通,气缸动作受标准信号控制,通过定位 器使阀板转动,实现比例调节。(定位器动作原现及技术参数见"附录")。
2、快速切断:当开关量信号使电磁阀通电,气源经电磁阀进入气缸,气缸另一侧经电磁阀排气,实现快速切断或开启。
3、手动操作:将"手动一自动"切换手柄搬向手动位置,平衡阀自动打开,气缸上下连通,然后进行手动操作。

型号编制说明:见附录型号编制说明格式2

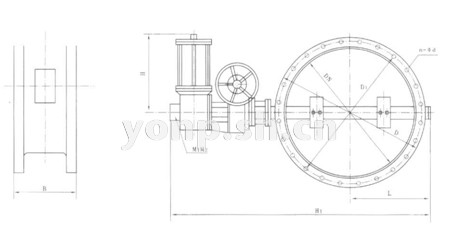

R1ZSQ/D W气动快速切断调节阀 安装尺寸图1

R1ZSQ/D W气动快速切断调节阀 安装尺寸图2

R1ZSQ/D W-6外形及连接尺寸表

DN D D1 Β L L1 Β n-Φd 气源接口 M1
信号接口 M2
全开时 允许最大
操作压差 Mpa
配气动执行器 质量
缸径 行程 力矩 N.m (Kg)
100 205 170 70 110 420 800 4-Φ18 M1
M10x1
M2
M10x1
15.3 160 250 1000 82
150 260 225 140 470 8-Φ18 4.56 97
200 315 280 80 180 500 8-Φ18 1.9 110
250 375 335 200 580 1000 12-Φ18 1.57 200 1600 138
300 440 395 90 230 630 12-Φ22 0.91 180
350 485 445 255 650 12-Φ22 M1
Μ12 x 1·25
Μ2
Μ10 x 1
0.57 240
400 540 495 100 280 680 1150 16-Φ22 0.60 200 400 2500 325
450 590 550 400 750 16-Φ22 0.42 350
500 640 600 430 780 16-Φ24 0.30 390
600 750 705 150 480 800 20-Φ24 Μ1
Μ14 x 1.5
Μ2
Μ10 x 1
0.178 500
700 860 810 600 900 1250 24-027 0.126 250 4000 690
800 975 920 200 650 950 24-Φ30 0.120 840
900 1075 1020 700 1020 1400 24-Φ30 Μ1
Μ16 x 1.5
Μ2
Μ10 x 1
0.092 300 6000 990
1000 1175 1120 755 1070 28-Φ30 0.071 1100
1200 1400 1340 400 855 1170 32-Φ34 0.045 250x2 8000 1320
1400 1620 1560 955 1270 36-Φ34 0.037 1420
1600 1820 1760 1155 1470 40-Φ34 0.026 300x2 10000 1620
1800 2045 1970 1255 1570 44-Φ38 0.020 1770
2000 2265 2180 1355 1670 48-Φ43 0.015 2050

注:
1. 表中法兰尺寸及质量是按公称压力为PN0.6MPa,需要其它公称压力
(PN0.25,1.0,1.6,2.5MPa),则其法兰尺寸按JB79标准制造,其它尺寸与表中相同。
2. 实际压差超过允许最大搡作压差时,请与我厂技术科联系。
3. 本阀可按用户要求设计制造(非水平安装请注明夹角)。
4. 需附件请注明(如空气减压过滤器、回信器)。
5. 订货时请注明:产品名称、型号、规格、公称压力、切断时间、适用温度、阀体材料、电磁阀的电源及输入信号。
