KD7T42/3P弹簧式(紧急切断)快关蝶阀

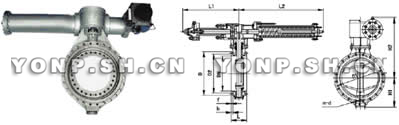

弹簧式(紧急切断)快关蝶阀外形尺寸图
KD7T42/3P弹簧式(紧急切断)快关蝶阀外形尺寸图

产品概述及特点

在煤气余热发电系统和抽气供热式汽轮机系统中,KD7T42/3P型弹簧式(紧急切断)快关蝶阀作为系统安全的保障,得到了日益广泛的应用。其关闭迅速、流通阻力小、截止可密封等优良性能使其可以代替原来系统设计中的电动截止蝶阀和止回阀使用。KD7T42/3P型弹簧式(紧急切断)快关蝶阀主要用在热电厂并联机组和煤气余热发电机组上,用以作为保护系统安全的紧急切断阀门。
KD7T42/3P型弹簧式(紧急切断)快关蝶阀的主要特点:
1、快速关闭时间可达0.5秒,紧急切断安全可靠。
2、三偏心金属密封结构,起闭轻便灵活,密封零泄漏。
3、常温介质可选用双偏心软密封结构,造价低,密封可靠。
4、关阀末端缓冲,有效避免阀门惯性冲击。
5、可以用弹簧实现块关,也可以用蓄能器实现快关,两种形式异曲同工,同样安全可靠。

主要技术参数及标准

公称压力(MPa) 0.6 1.0 1.6 2.5
公称通径(mm) 400~1600 3.75
试验压力(MPa) 强度试验 0.9 1.5 2.4 2.75
密封试验 0.66 1.1 1.76 2.75
工作压力(MPa) 0.6 1.0 1.6
适用介质 水、蒸汽、煤气 适用温度 软密封:≤80℃;硬密封:≤425℃
设计参照:GB/T 12238、 JB/T 5299、 JB/T 8527,法兰连接:GB/T 17241、 GB/T 9113,结构长度:GB/T 12221,压力试验:GB/T 13927

主要外形及连接尺寸

DN P L L1 L2 H1 H2 法兰连接尺寸 备注
400 0.6 216 966 1449 320 780 GB/T17241
DB/T9113

1.0 216 966 1449 330 785
1.6 216 966 1449 345 800
450 0.6 222 966 1449 370 805
1.0 222 966 1449 380 810
1.6 222 966 1449 395 835
500 0.6 229 966 1449 400 898
1.0 229 966 1449 410 898
1.6 229 966 1449 425 898
6000 0.6 267 966 1449 440 898
1.0 267 966 1449 460 920
1.6 267 1150 1820 470 1020
700 0.6 292 966 1449 436 950
1.0 292 1150 1820 550 1075
1.6 292 1150 1820 570 1100
800 0.6 318 1150 1820 625 1142
1.0 318 1150 1820 640 1158
1.6 318 1150 1820 660 1183
900 0.6 330 1150 1820 700 1190
1.0 330 1150 1820 710 1210
1.6 330 1150 1820 725 1239
1000 0.6 410 1150 1820 760 1250
1.0 410 1150 1820 770 1275
1.6 410 1360 2180 790 1306
1200 0.6 470 1150 1820 875 1360
1.0 470 1360 2180 890 1385
1.6 470 1360 2180 915 1418
1400 0.6 530 1360 2180 1000 1478
1.0 530 1360 2180 1020 1510
1.6 530 1360 2180 1045 1546
1600 0.6 600 1360 2180 1120 1599
1.0 600 1360 2180 1140 1639
1.6 600 1610 2520 1170 1738

注:可根据用户要求从DN250-3000生产(GB12221-89)长系列。从DN1200-3000带底脚的需注明。
