GIQ-B/AB气动真空蝶阀

GIQ-B/AB气动真空蝶阀
GIQ-B/AB气动真空蝶阀

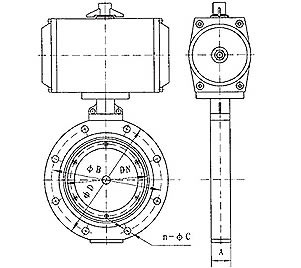

GIQ-B/AB气动真空蝶阀结构图
GIQ-B/AB气动真空蝶阀结构图

概述

GIQ-B/AB型系列高真空气动蝶阀是用压缩空气为动力,通过气动装置改变气路方向,控制执行气缸来驱动蝶阀,接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。 注:GIQ-B/AB机构:可选配反馈信号装置。

B型气动真空蝶阀外形连接尺寸及性能参数

型号 GIQ
-50B
GIQ
-63B
GIQ
-80B
GIQ
-100B
GIQ
-125B
GIQ
-150B
GIQ
-200B
GIQ
-250B
GIQ
-300B
GIQ
-400B
技术性能
公称通径(DN) 50 63 80 100 125 150 200 250 300 400
连接尺寸 A 22 26 30 35 40 45 55 60
ΦD 110 130 145 170 195 220 275 330 380 500
ΦB 90 110 125 145 170 195 250 300 350 465
n-ΦC 4-Φ9 4-Φ12 8-Φ12 8-Φ14 8-Φ18
适用范围(Pa) 105~6.7x10-4
漏气率(Pa.L/S) 6.7X10-4
电磁阀电压(V/HZ) 220/50
气源压力(MPa) 0.4~0.6
法兰标准 JB919
安装位置 任意
介质温度(℃) 丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150,
主要件材质 阀体、阀板 碳钢(镀镍)或不锈钢
密封件 丁腈橡胶或氟橡胶

AB型气动真空蝶阀外形连接尺寸及性能参数

型号 GIQ-
50AB
GIQ-
63AB
GIQ-
80AB
GIQ-
100AB
GIQ-
125AB
GIQ-
150AB
GIQ-
200AB
GIQ-
250AB
GIQ-
300AB
GIQ-
400AB
技术性能
公称通径(DN) 50 63 80 100 125 150 200 250 300 400
连接尺寸 A 26 32 35 45 50 55 60
ΦD 110 130 145 165 200 225 285 335 425 510
ΦB 90 110 125 145 175 200 260 310 395 480
n-ΦC 4-Φ10.5 8-Φ9 8-Φ12 .5 12-Φ11 12-Φ14 16-Φ14
适用范围(Pa) 105~6.7x10-4
漏气率(Pa.L/S) 6.7X10-4
电磁阀电压(V/HZ) 220/50
气源压力(MPa) 0.4~0.6
法兰标准 GB6070.3-85
安装位置 任意
介质温度(℃) 丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150,
主要件材质 阀体、阀板 碳钢(镀镍)或不锈钢
密封件 丁腈橡胶或氟橡胶

GIQ-B/AB气动真空蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、GIQ-B/AB气动真空蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的GIQ-B/AB气动真空蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:GIQ-B/AB气动真空蝶阀使用说明书
