DS341X伸缩蝶阀


DS341X伸缩蝶阀

产品概述

伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,适用于温度在425?以下,公称压力在1.6MPa以下的石油,化工、电力、造 纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

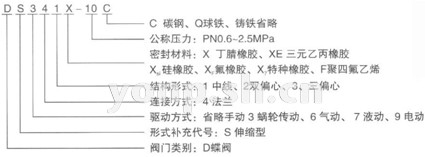

产品型号编制方法


DS341X伸缩蝶阀

特点
1.结构独特,设计灵活,重量轻,省力,启闭迅速
2.伸缩蝶阀不仅能补偿管道温差所产生的热胀冷 缩的功能,还能为维修阀门安装更换提供方便。
3. 密封部位可调节更换,密封性能可靠。

主要技术参数

公称通径(mm) 50-2000 50-1600
公称压力(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 软密封 X: -40℃~90℃ XF: -20~200℃
硬密封 碳钢:-29°C?425°C 不锈钢:-40°C~650°C
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

DS341X伸缩蝶阀

主要外形连接尺寸

规格 D D1 D2 Lmax Lmin H1 H2 N-Φd
100 220 180 156 220 185 110 170 8-Φ18
125 250 210 184 222 187 123 182 8-Φ18
150 285 240 211 227 192 140 210 8-Φ22
200 340 295 266 247 212 170 238 8-Φ22
250 395 350 319 267 232 195 270 12-Φ22
300 445 400 370 287 252 222 300 12-Φ22
350 505 460 429 310 270 252 330 16-Φ22
400 565 515 480 332 290 285 368 16-Φ26
450 615 565 530 352 310 310 402 20-Φ26
500 670 620 582 375 330 337 438 20-Φ26
600 780 725 682 420 360 393 490 20-Φ30
700 895 840 794 465 395 450 558 24-Φ30
800 1015 950 901 510 430 515 625 24-Φ33
900 1115 1050 1001 555 465 560 685 28-Φ33
1000 1230 1160 1112 600 500 610 750 28-Φ36
1200 1455 1380 1320 690 570 725 880 32-Φ39
1400 1675 1590 1520 780 640 840 987 36-Φ42
1600 1915 1820 1750 860 720 960 1158 40-Φ48
1800 2115 2020 1950 940 800 1060 1258 44-Φ48
2000 2325 2230 2160 1020 880 1165 1365 48-Φ48

主要零部件材料

零件名称 材料
阀体 WCB 不锈钢 QT450-10
蝶板 WCB 不锈钢 QT450-10
阀轴 2Cr13不锈钢
密封圈 橡胶
填料 柔性石墨

采用标准

制造标准 JB/T8527-97、GB/T12238-89
法兰标准 GB9113-2000、GB/T17241.6-1998
检验标准 GB/T13927-92

注:
1.本阀除上述配电动执行机构外,还可与其它电动、气动、液动、电液动执行器组合使用。
2.有关执行器原理、接线图、技术参数表见"附录"。
3.本阀可按用户要求设计制造(非水平布置的管道安装 请注明与地面的夹角)。
4.整机质量为阀体质量+执行器质量。
5.需附件请注明(如伺服放大器、电动操作器,控制箱等)。
6.订货时注明:产品名称、规格、型号、公称压力,适用温度、泄漏率、输入信号、安装角度。
7.若需双水冷蝶阀,请注明型号DSS9/3 1 1/2 3型,连接尺寸同上表一样。
