您现在位于:首页 > 气动阀门 > 气动V形球阀

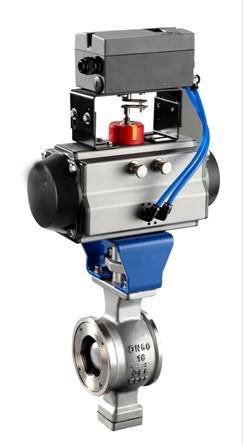

气动V形球阀

别名:气动V型调节球阀,气动对夹调节球阀

气动V形球阀
气动V形球阀
气动V形球阀
气动V形球阀

概述

? QV641F气动V形球阀阀体采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。当气动V型球阀关闭时,V形切口与阀座产生楔形剪切作用,既具有自洁功能又可防止球芯与阀座之间因污物产生的卡死现象,特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。气动V型球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

气动V形球阀
气动V形球阀

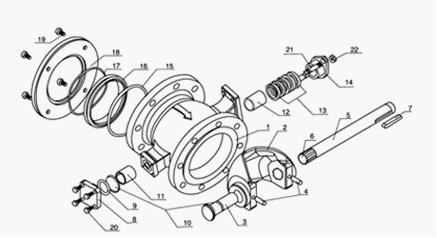

主要零件材质表

气动V形球阀
气动V形球阀

产品特点

1、具有出色的调节特性:气动V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此电动V型阀可以在广幅的变化范围内提供精确的控制。
2、启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。
3、气动V型球阀采用双轴承结构,机械稳定性能高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
4、最大可靠(安全)性:阀体为一个整体,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
5、金属阀座的优越密封性:气动V型球阀采用可动金属阀座,自助补偿功能,并具有优越密封性能及超长的使用寿命。

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

QV641F气动V型球阀执行器技术参数 QV641F气动V型球阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 DN15~200mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.6、2.5MPa
输出力矩  双作用:4N·M~10560N·M 阀轴材质 不锈钢
单作用:7N·M~2668N·M 阀体材质 碳钢、304/316/316L不锈钢
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 球体材质 碳钢、304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 F4、金属密封
动作范围 0~90°±5° 温   度 F4≤180℃、金属密封≤425℃
接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 适用介质 纸浆、矿浆、煤浆、水、石油、粘性流体等
GTD110~GTD350/ATD100~200   G1/4″
阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 自清洁功能、防卡死、阻力小、动作稳定

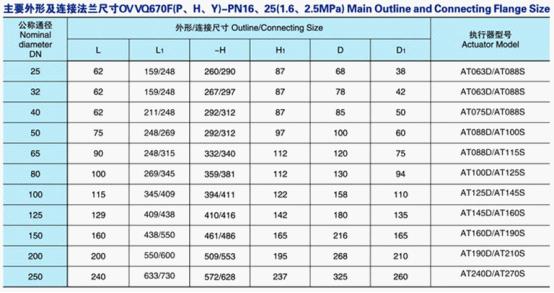

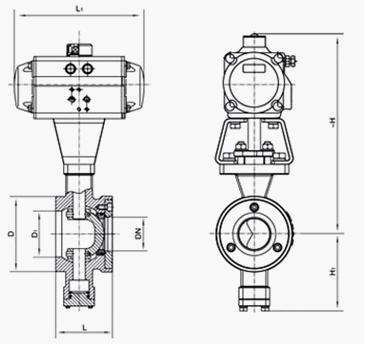

外形尺寸

气动V形球阀外形尺寸
气动V形球阀外形尺寸

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
