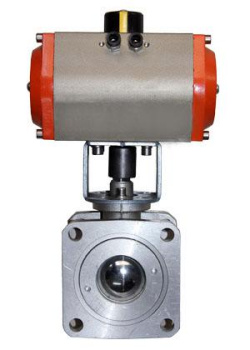

气动铝合金球阀

别名:气动槽罐车球阀,气动方法兰球阀

气动铝合金球阀
气动铝合金球阀
气动铝合金球阀
气动铝合金球阀

概述

??? Q641F-10L气动铝合金球阀广泛用于油罐车或洒水车中非腐蚀性液体输送管道开闭控制,气动铝合金球阀采用铝合金阀体,不锈钢球芯,具有结构紧凑,重量轻,体积小,使用方便等优点。连接法兰有方法兰和圆法兰两种,旋转法兰内密封座可调整阀杆轻重和消除渗漏,当密封环与球面部位有损伤时,可以修正其密封面或者更换。

气动执行器

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

Q641F气动球阀气动执行器技术参数 Q641F气动铝合金球阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 DN40~100mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.0MPa
输出力矩  双作用:4N·M~10560N·M 阀轴材质 碳钢
单作用:7N·M~2668N·M 阀体材质 铝合金
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 球体材质 不锈钢
高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 PTFE
动作范围 0~90°±5° 温   度 PTFE≤150℃
接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 适用介质 水、石油等
GTD110~GTD350/ATD100~200   G1/4″
阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 重量轻,结构紧凑、阻力小、动作稳定

外形尺寸

公称通径DN L方 D方 D1方 L圆 D圆 D1圆 L1 H 执行器型号
40       85 135 78 170 240 GTD-75
50 90 120 90 90 150 90 186 268 GTD-83
65 120 140 110 120 170 106 210 278 GTD-90
80 130 160 124 130 195 113 254 345 GTD-110
100 155 180 139       296 375 GTD-127

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
