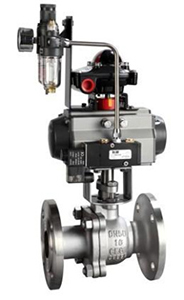

气动美标球阀

别名:API美标气动法兰球阀,API美标气动开关球阀

气动美标球阀
气动美标球阀
气动美标球阀
气动美标球阀
气动美标球阀
气动美标球阀

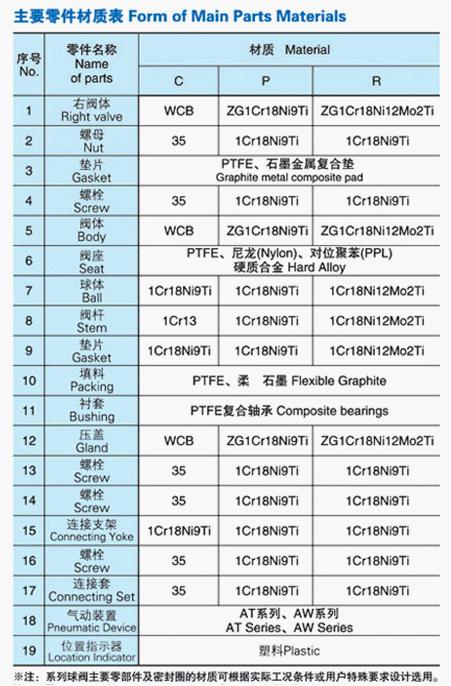

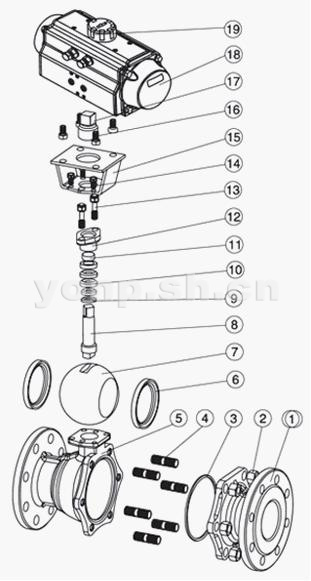

主要零件材质表

主要零件材质表
主要零件材质表

概述

Q641F气动美标球阀阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。气动美标球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合,金属硬密封阀座适用于温度≤425°的场合。气动美标球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

主要零件材质表

气动日标球阀
气动日标球阀

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

Q641F气动美标球阀气动执行器技术参数 Q641F气动美标球阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 DN15~200mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 150Lb、300Lb
输出力矩  双作用:4N·M~10560N·M 阀轴材质 不锈钢
单作用:7N·M~2668N·M 阀体材质 球墨铸铁、碳钢、304/316/316L不锈钢
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 球体材质 304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 PTFE、PPL、金属密封
动作范围 0~90°±5° 温   度 PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 适用介质 水、石油、粘性流体、浆料、强氧化性介质等
GTD110~GTD350/ATD100~200   G1/4″
阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 连线简单,结构紧凑、阻力小、动作稳定

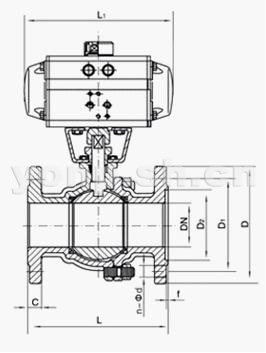

150Lb外形尺寸

公称通径DN L L1 H D D1 执行器型号
15 108 130 182 89 60.5 GTD-52
20 117 140 186 98 70 GTD-63
25 127 140 208 108 79.5 GTD-63
32 140 170 212 117 89 GTD-75
40 165 170 269 127 98.5 GTD-75
50 178 186 295 152 120.5 GTD-83
65 190 220 306 178 139.5 GTD-90
80 203 254 329 190 152.5 GTD-110
100 229 296 384 229 190.5 GTD-127
125 356 384 420 254 216 GTD-160
150 394 501 440 279 241.3 GTD-190
200 457 533 506 394 298.5 GTD-210

300Lb外形尺寸

公称通径DN L L1 H D D1 执行器型号
15 140 140 182 95 66.5 GTD-63
20 152 140 186 117 82.5 GTD-63
25 165 170 208 124 89 GTD-75
32 178 186 212 133 98.5 GTD-83
40 190 220 269 156 114.5 GTD-90
50 216 254 295 165 127 GTD-110
65 241 296 306 190 149 GTD-127
80 283 296 329 210 168 GTD-127
100 305 384 384 254 200 GTD-160
125 381 501 420 279 235 GTD-190
150 403 533 440 318 270 GTD-210

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
