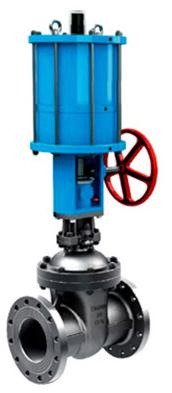

气动法兰闸阀

气动法兰闸阀
气动法兰闸阀
气动法兰闸阀
气动法兰闸阀

概述

本产品是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀板在阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减轻了关闭阀门时。由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。
  为了配合用户实现操作自动化,我厂除供应本系列产品之外,还可单独提供包括支架在内的气缸体,帮助用户对已有的种类繁多的手动闸阀进行改造。将我厂生产的气缸体安装在手动闸阀的阀体大盖上,即可构成双缸式气动手动两用闸阀。

工作原理及特点

  本系列产品以O.4~O.6MPa(表压)净化压缩空气作为工作动力,推动活塞,带动闸板作垂直于流体的位移,实现开启开关闭阀门的目的。
  双层气缸和缓冲机构的工作原理,按闸阀工作的四个阶段分述如下:(附插原理图①、②、③、④)
  1、闸阀开启前阶段:上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力,阀杆在上、下活塞的推动下,以单活塞近二倍的提升力,克服闸板密封面和阀体密封面之间的最大静摩擦力,带动闸板上升。压缩空气由上气缸的下气室,经由设置在隔板的特定通道,通过连通管,到达下气缸的下气室,推动上下活塞同时工作。下气缸上气室中的气体,经过设置在隔板内的另一特定通道。畅通无阻地排出气缸体外。
  2、闸阀开启的后阶段:在闸板稍稍开启以后j下活塞就运行到了上死点,闸板在上活塞的带动下,继续提升,直至到了全开位置。
  3、闸阀关闭的前阶段:在上活塞的推动下,闸板离开全开位置,开始下降。
  4、闸阀关闭的后阶段:当上活塞碰到下活塞凸台,并带动下活塞一起继续下降时,由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍,明显地减慢了下行的速度,进至闸板下降到了全关位置。减缓闸板下行的冲击,自行可关严阀门,又不使阀板楔得过紧,同时,还保护了密封面,免受猛烈冲击而损坏。

技术规范

设计依据  GB标准  ANSI标准
设计标准  GB/12237  ANSIB16.34
结构 长度  法兰 连接  GB/12221  ANSIB16.10
连接法兰尺寸  GB/9113、IB/T79  ANSIB16.5
试验和检验  IB/T9002  API598


※注:系列闸阀结构长度及连接法兰尺寸可根据用户要求设计制造。

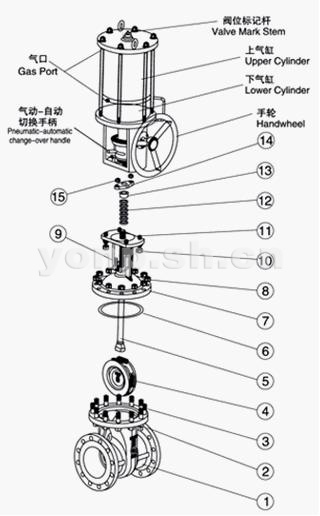

主要零件材质表

序号  零件名称  材质
阀体  WCB  ZG1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti
螺帽  35  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
螺栓  35  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
闸板  WCB  ZG1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti
阀杆  1Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
垫片  柔性石墨+不锈钢  柔性石墨+不锈钢  柔性石墨+不锈钢
阀盖  WCB  ZG1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti
螺帽  35  1Cr18Ni9T  1Cr18Ni12Mo2Ti
吊环螺栓  35  1Cr18Ni9T  1Cr18Ni12Mo2Ti
10  螺帽  35  1Cr18Ni9T  1Cr18Ni12Mo2Ti
11  螺栓  35  1Cr18Ni9T  1Cr18Ni12Mo2Ti
12  填料  柔性石墨  柔性石墨  柔性石墨
13  填料压套  WCB  1Cr18Ni9T  1Cr18Ni12Mo2Ti
14  填料压板  WCB  1Cr18Ni9T  1Cr18Ni12Mo2Ti
15  螺帽  35  1Cr18Ni9T  1Cr18Ni12Mo2Ti

※注:系列闸阀主要零部件及密封密封阀座的材质可根据实际工况条件或用户特殊要求设计选用。

气动法兰闸阀
气动法兰闸阀

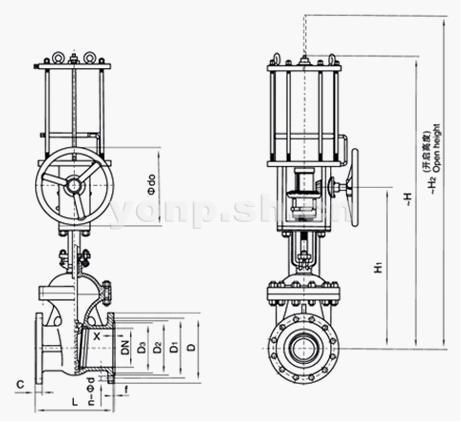

主要外形及连接尺寸 Z6S4D(H、Y)-16(1.6MPa)

公称通径  外形尺寸  连接尺寸
H1  H2  ¢d0  D1  D2  n-φd
50  250  790  420  840  180  165  125  99  20  4-φ18
80  280  910  460  990  200  200  160  132  20  8-φ18
100  300  1050  560  1150  250  220  180  156  22  8-φ18
150  350  1240  660  1390  320  285  240  211  24  8-φ22
200  400  1520  810  1720  400  340  295  266  24  12-φ22
250  450  1700  930  1950  400  405  355  319  26  12-φ26
300  500  1930  1090  2230  450  460  410  370  28  12-φ26
350  550  2160  1230  2510  450  520  470  429  30  16-φ26
400  600  2330  1360  2730  500  580  525  480  32  16-φ30
450  650  2540  1510  2990  500  640  585  548  34  20-φ30
500  700  2750  1660  3250  550  715  650  609  36  20-φ33
600  800  3080  1910  3680  550  840  770  720  38  20-φ36
700  900  3570  2200  4270  600  910  840  794  40  24-φ36
800  1000          1025  950  901  42  24-φ39

注:根据不同的阀门扭矩、使用介质选配。不同的执行器型号 , 其相关尺寸随之变化。

主要外形及连接尺寸 Z6S40(H、Y)-25(2.5MPa)

公称通径  外形尺寸  连接尺寸
H1  H2  ¢do D1  D2  n-φd
50  250  790  420  840  180  165  125  99  20  4-φ18
80  280  910  460  990  200  200  160  132  24  8-φ18
100  300  1050  560  1150  250  235  190  156  24  8-φ22
150  350  1240  660  1390  320  300  250  211  28  8-φ26
200  400  1520  810  1720  400  360  310  274  30  12-φ26
250  450  1700  930  1950  400  425  370  330  32  12-φ30
300  500  1930  1090  2230  450  485  430  389  34  16-φ30
350  550  2160  1230  2510  450  555  490  448  38  16-φ33
400  600  2330  1360  2730  500  620  550  503  40  16-φ36
450  650  2540  1510  2990  500  670  640  548  42  20-φ36
500  700  2750  1660  3250  550  730  660  609  44  20-φ36
600  800  3080  1910  3680  550  845  770  720  46  20-φ39
700  900  3570  2200  4270  600  960  875  820  50  24-φ42
800  1000          1085  990  928  54  24-φ48

主要外形及连接尺寸 Z(H、Y)-40(4.0MPa)

公称通径  外形尺寸  连接尺寸
H1  H2  ¢do D1  D2  n-φd
50  250  790  420  840  180  165  125  99  20  4-φ18
80  310  910  460  990  200  200  160  132  24  8-φ18
100  350  1050  560  1150  250  235  190  156  24  8-φ22
150  450  1240  660  1390  32Q  300  250  211  28  8-φ26
200  550  1520  810  1720  400  375  320  284  34  12-φ30
250  650  1700  930  1950  400  450  385  315  38  12-φ33
300  750  1930  1090  2230  450  515  450  409  42  16-φ33
350  850  2160  1230  2510  450  580  510  465  46  16-φ36
400  950  2330  1360  2730  500  660  585  535  50  16-φ39
450  1050  2540  1510  2990  500  685  610  560  50  20-φ39
500  1150  2750  1660  3250  550  755  670  615  52  20-φ42
600  1350  3080  1910  3680  550  890  795  735  60  20-φ48
700
800

注:根据不同的阀门扭矩、使用介质选配,不同的执行器型号,其相关尺寸随之变化。

主要外形及连接尺寸 Z6S40(H、Y)-Class150

通径  外形尺寸  连接尺寸
DN  in  H1  H2  ¢do D1  D2  n-φd
50  178  790  420  840  180  152  120.5  92  16  4-φ19
80  203  910  460  990  200  190  152.5  127  19  4-φ19
100  229  1050  560  1150  250  229  190.5  157  24  8-φ19
150  267  1240  660  1390  320  279  241.5  216  26  8-φ22
200  292  1520  810  1720  400  343  298.5  270  29  8-φ22
250  10  330  1700  930  1950  400  406  362  324  31  12-φ25
300  12  256  1930  1090  2230  450  483  432  381  32  12-φ25
350  14  381  2160  1230  2510  450  533  476  413  35  12-φ29
400  16  406  2330  1360  2730  500  597  540  470  37  16-φ29
450  18  432  2540  1510  2990  500  635  578  533  40  16-φ32
500  20  457  2750  1660  3250  550  699  635  584  43  20-φ32
600  24  508  3080  1910  3680  550  813  749.5  692  48  20-φ35
700  28  610  3570  2200  4270  600  947  863.6  800  45  28-φ35
800  32  660          1060  978  914  46  28-φ41

主要外形及连接尺寸 Z6S40(H、Y)-Class300

通径  外形尺寸  连接尺寸
DN  in  H1  H2  ¢do D1  D2  n-φd
50  216  790  420  840  180  165  127  92  23  8-φ19
80  283  910  460  990  200  210  168.5  127  29  8-φ22
100  305  1050  560  1150  250  254  200  157  32  8-φ22
150  403  1240  660  1390  320  318  270  216  37  12-φ22
200  419  1520  810  1720  400  381  330  270  42  12-φ25
250  10  457  1700  930  1950  400  445  387.5  324  48  16-φ29
300  12  502  1930  1090  2230  450  521  451  381  51  16-φ32
350  14  762  2160  1230  2510  450  584  514.5  413  54  20-φ32
400  16  838  2330  1360  2730  500  648  571.5  470  58  20-φ35
450  18  914  2540
