您现在位于:首页 > 气动阀门 > 气动卫生级球阀

气动卫生级球阀

别名:气动食品快装球阀,气动卫生级卡箍球阀

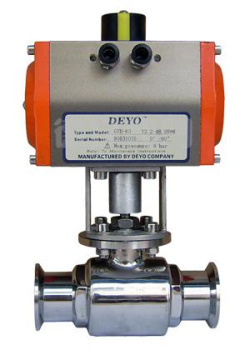

 Q681F气动卫生级球阀
Q681F气动卫生级球阀
 Q681F气动卫生级球阀
Q681F气动卫生级球阀

概述

??Q681F气动卫生级球阀皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成;流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻;密封面采用的全包PTFE没有死角,保证卫生且容易清洗;两端为卡箍连接方便拆卸、清洗、维修。气动卫生级球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

产品特点

1、气动卫生级球阀孔径大小与管道一致,不产生沉淀物。
2、气动卫生级球阀流道内壁240Grit抛光,保证流道畅通无阻。
3、气动卫生级球阀采用全包的PTFE密封没有死角,易清洗。

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

Q681F气动卫生级球阀执行器技术参数 Q681F气动卫生级球阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 15~102mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.0MPa
输出力矩  双作用:4N·M~10560N·M 阀轴材质 不锈钢
单作用:7N·M~2668N·M 阀体材质 304/316/316L不锈钢
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 球体材质 304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 PTFE
动作范围 0~90°±5° 温   度 PTFE≤180℃
接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 连接方式 快装式、焊接式、螺纹式
GTD110~GTD350/ATD100~200   G1/4″ 适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 安全卫生,密封好、使用寿命长

外形尺寸

通径Ø G L1 L D H 执行器型号
15 34 130 100 12.7 152 GTD-52
20 50.5 130 100 17.2 156 GTD-52
25 50.5 140 120 25 180 GTD-63
32 50.5 140 130 31.8 208 GTD-63
38 50.5 140 150 35.6 218 GTD-63
51 64 170 200 48.6 226 GTD-75
63 77.5 186 210 60.3 240 GTD-83
76 91 186 220 72.9 286 GTD-83
89 106 225 260 88.9 298 GTD-100
102 119 254 320 101.6 336 GTD-110

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
