气动对夹式三偏心蝶阀

别名:气动对夹金属硬密封蝶阀

气动对夹式三偏心蝶阀
气动对夹式三偏心蝶阀
气动对夹式三偏心蝶阀
气动对夹式三偏心蝶阀

概述

??金属硬密封气动蝶阀,阀体采用了三偏心多层次金属密封结构,精密的阀板密封面经抛光处理后与三维偏心密封面有机结合,具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。

    ※ 采用三偏心结构,阀板与阀座几乎没有摩擦
    ※ 阀体密封面采用堆焊钻基硬质合金,具有耐摩擦得特点
    ※ 阀板密封面为硬质层叠式金属片,具有金属硬密封和弹性密封的双重优点
    ※ 密封不受介质高、低温的影响
    ※ 四大系列连接方式可适用于所有的末端连接

技术规范

设计依据  GB标准  ANSI标准
设计标准  GB/12237  ANSIB16.34
结构长度  对夹连接  GB/12221  ANSIB16.10
连接法兰尺寸  GB/9113、JB/T79  ANSIB16.5
试验和检验  JB/T9002  API598


※注:系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

气动对夹式三偏心蝶阀
气动对夹式三偏心蝶阀

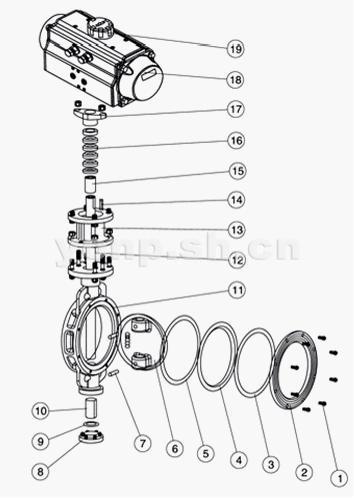

主要零件材质表

序号  零件名称  材质
内六角螺丝  1Cr18Ni9Ti  1Cr18NI9Ti  1Cr18Ni12Mo2Ti
阀盖  WCB  1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti
垫片  不锈钢+柔性石墨  不锈钢+柔性石墨  不锈钢+柔性石墨
阀座  1Cr18Ni9Ti  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
垫片  不锈钢 +柔性石墨  不锈钢+柔性石墨  不锈钢+柔性石墨
蝶板  WCB  ZG1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti
园柱销  45  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
下盖  WCB  ZG1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti
垫片  不锈钢+柔性石墨  不锈钢+柔性石墨  不锈钢+柔性石墨
10  衬套  PTFE+不锈钢  PTFE+不锈钢  PTFE+不锈钢
11  阀体  WCB  ZG1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti
12  阀杆  1Cr13  1Cr18Ni9Ti  1Cr18Ni12Mo2Ti
13  支架  WCB  WCB  WCB
14  键  45  45  45
15  衬套  PTFE+不锈钢  PTFE+不锈钢  PTFE+不锈钢
16  填料  柔性石墨  柔性石墨  柔性石墨
17  压盖  WCB  ZG1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti
18  气动执行器
19  位置指示器  塑料  塑料  塑料

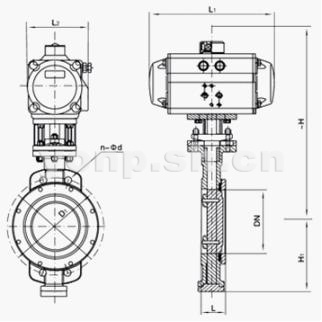

主要外形及连接尺寸

公称通径  外形尺寸  连接尺寸  执行器型号 *
L1  L2  H1  D1  n-φd
50  43  164214  75/91  277/205  65  165  125  4-φ18  GTD65/GTE80
65  46  164/214  75/91  287/315  75  185  145  4-φ18  GTD65/GTE80
80  46  190/246  91/101  365/375  85  200  160  8-φ18  GTD80/GTE90
100  52  210/295  101/112  420/436  130  220  180  8-φ18  GTD90/GTE100
125  56  247/398  112/139  436/462  175  250  210  8-φ18  GTD100/GTE125
150  56  308/478  139/176  466/543  190  285  240  8-φ22  GTD125/GTE160
200  60  378/724  176/228  593/665  215  340  295  12-φ22  GTD160/GTE210
250  68  432/928  206/275  682/752  265  405  355  12-φ26  GTD190/GTE255
300  78  524/928  228/275  725/772  305  460  410  12-φ26  GTD210/GTE255
350  78  648/1033  275/324  832/880  340  520  470  16-φ26  GTD255/GTE300
400  102  648/1129  275/380  862/968  360  580  525  16-φ30  GTD255/GTE350
450  114  715/1845  324/527  945/1005  400  640  585  20-φ30  GTD300/AW28S
500  127  795/1845  380/527  1058/1060  430  715  650  20-φ33  GTD350/AW28S
600  154  795/2605  380/545  1108/1195  490  840  770  20-φ36  GTD350/AW35S
700  165  1380/2605  527/545  1170/1255  555  910  840  24-φ36  AW28/AW35S
800  190  1860/2605  545/545  1325/1365  620  1025  950  24-φ39  AW35/AW40S

※注:系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

主要外形及连接尺寸

公称通径 DN  外形尺寸  连接尺寸  执行器型号 *
L1  L2  H1  D1  n-φd
50  43  164/214  75/91  277/305  65  165  125  4-φ18  GTD65/GTE80
65  46  164/214  75/91  287/325  75  185  145  8-φ18  GTD65/GTE90
80  46  190/295  91/112  365/391  85  200  160  8-φ18  GTD80/GTE100
100  52  210/340  101/127  420/457  130  235  190  8-φ22  GTD90/GTE115
125  56  247/395  112/139  436/462  175  270  220  8-φ26  GTD100/GTE125
150  56  308/438  139/176  466/543  190  300  250  8-φ26  GTD125/GTE160
200  60  378/724  176/228  593/665  215  360  310  12-φ26  GTD160/GTE210
250  68  432/928  206/275  682/752  265  425  370  12-φ30  GTD190/GTE255
300  78  524/1033  228/324  702/820  305  485  430  16-φ30  GTD210/GTE300
350  78  648/1129  275/380  832/938  340  555  490  16-φ33  GTD255/GTE350
400  102  715/1129  324/380  910/968  360  620  550  16-φ36  GTD300/GTE350
450  114  795/184  380/527  1005/1010  400  670  640  20-φ36  GTD350/AW28S
500  127  795/1845  280/527  1058/1065  430  730  660  20-φ36  GTD350/AW28S
600  154  1380/2605  507/545  1110/1195  490  845  770  20-φ39  Aw28/AW35S
700  165  1860/2605  545/545  1255/1295  555  960  875  24-φ42  Aw35/AW40S
800  190  1860/2605  545/545  1325/1365  620  1085  990  24-φ48  AW35/AW40S

注:数据 XXX,XXX分别是气动执行器双作用式/单作用式(弹簧复位)。*根据不同的阀门扭矩、使用介质选配,不同的执行器型号.其相关尺寸随之变化。GT系列气动执行器可配至DN600,AW系列气动执行器可配蝶

主要外形及连接尺寸 D673(H、Y、F)-25(2.5Mpa)

公称通径 DN  外形尺寸  连接尺寸  执行器型号 *
L1  L2  H1  D1  n-φd
50  43  164/214  75/91  277/305  65  165  125  4-φ18  GTD65/GTE80
65  46  164/214  75/91  287/325  75  185  145  8-φ18  GTD65/GTE90
80  46  190/295  91/112  365/391  85  200  160  8-φ18  GTD80/GTE100
100  52  210/340  101/127  420/457  130  235  190  8-φ22  GTD90/GTE115
125  56  247/395  112/139  436/462  175  270  220  8-φ26  GTD100/GTE125
150  56  308/438  139/176  466/543  190  300  250  8-φ26  GTD125/GTE160
200  60  378/724  176/228  593/665  215  360  310  12-φ26  GTD160/GTE210
250  68  432/928  206/275  682/752  265  425  370  12-φ30  GTD190/GTE255
300  78  524/1033  228/324  702/820  305  485  430  16-φ30  GTD210/GTE300
350  78  648/1129  275/380  832/938  340  555  490  16-φ33  GTD255/GTE350
400  102  715/1129  324/380  910/968  360  620  550  16-φ36  GTD300/GTE350
450  114  795/184  380/527  1005/1010  400  670  640  20-φ36  GTD350/AW28S
500  127  795/1845  280/527  1058/1065  430  730  660  20-φ36  GTD350/AW28S
600  154  1380/2605  507/545  1110/1195  490  845  770  20-φ39  Aw28/AW35S
700  165  1860/2605  545/545  1255/1295  555  960  875  24-φ42  Aw35/AW40S
800  190  1860/2605  545/545  1325/1365  620  1085  990  24-φ48  AW35/AW40S

主要外形及连接尺寸 D673(H、Y、F)-40(4.0MPpa)

公称通径 DN  外形尺寸  连接尺寸  执行器型号 *
L1  L2  H1  D1  n-φd
50  43  164/214  75/91  277/305  65  165  125  4-φ18  GTD65/GTE80
65  46  190/295  91/112  310/341  75  185  145  8-φ18  GTD80/GTE100
80  46  210/340  106/127  375/412  85  200  160  8-φ18  GTD90/GTE115
100  52  247/398  139/176  436/462  130  235  190  8-φ22  GTD100/GTE125
125  56  308/478  176/228  462/513  175  270  220  8-φ26  GTD125/GTE160
150  56  378/724  228/324  543/615  190  300  250  8-φ26  GTD160/GTE210
200  60  524/1030  275/380  665/760  215  375  320  12-φ30  GTD210/GTE300
250  68  648/1129  324/460  752/858  265  450  385  12-φ33  GTD255/GTE350
300  78  715/1845  380/460  820/880  305  515  450  16-φ33  GTD300/AW28S
350  78  795/1845  460/545  938/940  340  580
