气动超低温球阀

别名:气动加长杆低温液氮球阀

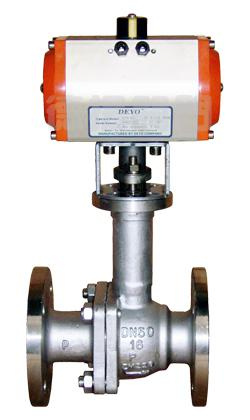

DQ641F气动超低温球阀
DQ641F气动超低温球阀
DQ641F气动超低温球阀
DQ641F气动超低温球阀

概述

???DQ641F气动超低温球阀经过特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-8小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防止阀门在低温工况时,因温度变化造成变形而导致的泄漏。对于介质温度高于-50℃,一般不采用长颈结构;介质温度低于-50℃的球阀,颈部长度一般为250mm,或根据我公司的设计和计算确定。气动超低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,是石油化工、空气分离、天然气等工业不可缺少的重要设备之一,其质量的优劣决定着能否安全、经济、持续地生产。

产品特点

1、对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理,以防止材料产生低温脆性以及低温下因材料相变引起体积变化
2、气动超低温球阀采用了长颈结构,使填料工作温度在0℃以上,有效防止填料因工作温度过低而造成密封性能降低甚至密封失效,同时方便对阀门包裹保温材料,防止冷能损失
3、对于浮动球阀采用进口卸压出口密封设计,有效防止了由于温度变化可能造成的中腔异常升压,确保了阀门及管线的安全运行
4、双层阀杆填料与对压碟型弹片装置

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

DQ641F气动低温球阀执行器技术参数 DQ641F气动低温球阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 DN15~200mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.6、2.5MPa
输出力矩  双作用:4N·M~10560N·M 阀轴材质 不锈钢
单作用:7N·M~2668N·M 阀体材质 LCB、LC3、CF8
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 球体材质 304不锈钢
高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 改性PTFE
动作范围 0~90°±5° 温   度 LCB≤-46℃、LC3≤-101℃、CF8≤-196℃
接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 适用介质 乙烯、液氧、液氢、液化天然气等
GTD110~GTD350/ATD100~200   G1/4″
阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 耐低温、开关灵活、密封可靠

外形尺寸

公称通径DN L L1 H D D1 执行器型号
压力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 仅供参考
15 130 130 272 95 65 GTD-52
20 140 140 292 105 75 GTD-63
25 150 140 303 115 86 GTD-63
32 165 170 398 136 100 GTD-75
40 180 170 398 146 110 GTD-75
50 200 186 428 160 125 GTD-83
65 220 254 490 180 145 GTD-110
80 250 254 520 195 160 GTD-110
100 280 296 580 215/230 180/190 GTD-127
125 320 384 658 245/270 210/220 GTD-160
150 360 501 757 280/300 240/250 GTD-190
200 400 533 965 335/360 295/310 GTD-210

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
