您现在位于:首页 > 气动阀门 > 气动衬氟球阀

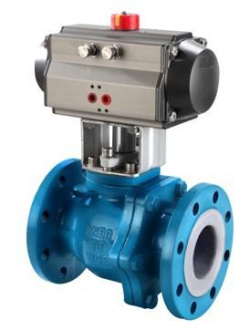

气动衬氟球阀

别名:气动防腐化工球阀,气动耐酸碱腐蚀球阀

气动衬氟球阀
气动衬氟球阀
气动衬氟球阀
气动衬氟球阀

概述

??? Q641F46气动衬氟球阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)或PTFE,故具有可靠的耐腐蚀性和密封性,对酸、碱等强腐蚀性介质均能很好地应用。气动衬氟球阀适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备理想的选择之一。

产品特点

1、气动衬氟球阀适用做调节流量的阀,具有精确的流量特性。
2、气动衬氟球阀适用带有固体物质的苛刻介质(PTFE密封不适用)。
3、气动衬氟球阀中轴密封是活动的压块,方便密封的检修。
4、连接端无外漏结构设计。

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

Q641F46气动衬氟球阀执行器技术参数 Q641F46气动衬氟球阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 DN15~200mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.6MPa
输出力矩  双作用:4N·M~10560N·M 阀轴材质 不锈钢
单作用:7N·M~2668N·M 阀体材质 球墨铸铁、碳钢、304/316/316L不锈钢
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 球体材质 304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 PTFE、PPL、金属密封
动作范围 0~90°±5° 温   度 PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 适用介质 硝酸类、醋酸类、碱类、强氧化性介质等
GTD110~GTD350/ATD100~200   G1/4″
阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 连线简单,结构紧凑、阻力小、动作稳定

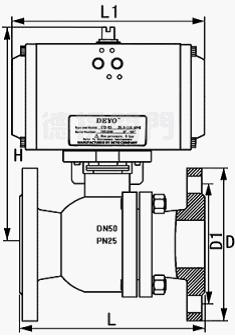

外形尺寸

公称通径DN L L1 H D D1 执行器型号
15 130 140 182 95 65 GTD-52
20 140 140 186 105 75 GTD-63
25 150 158 208 115 86 GTD-63
32 165 158 212 136 100 GTD-75
40 180 210 269 146 110 GTD-75
50 200 248 295 160 125 GTD-83
65 220 248 306 180 145 GTD-90
80 250 268 329 195 160 GTD-110
100 280 345 384 215/230 180/190 GTD-127
125 320 410 420 245/270 210/220 GTD-160
150 360 438 440 280/300 240/250 GTD-190
200 400 487 506 335/360 295/310 GTD-210

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
