您现在位于:首页 > 气动阀门 > 气动薄膜单座调节阀

气动薄膜单座调节阀

别名:气动压力调节阀,气动流量调节阀

气动薄膜单座调节阀
气动薄膜单座调节阀

技术规范

ZJHP、ZJHM精小型气动薄膜单座调节阀和精小型气动薄膜套筒调节阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重理轻、动作灵敏、流体通道呈现S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体 介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液体保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。上海一环制造的气动薄膜单座、套筒调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20-300。适用流体温度由-200℃至560℃范围内多种档次。泄漏标准有IV级或VI级,流量特性为线性或等百分比,多种多样品种规格可供选择。*本产品性能指标贯彻GB/T4213-92

气动薄膜单座、套筒调节阀结构

1.ZJHP型气动单座调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制

2.ZJHP型气动单座调节阀按作用模式可分: K型 正作用:气闭式-常开型(当信号压力增大时阀位向下位移);B型. 反作用:气开式-常闭型(当信号压力增大时阀位向上位移).

3.气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,特别适用于允许泄漏小且阀前阀后压差不大的工作场合。

4.直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合。

5.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性:等百分比(对数)性、直线性、快开特性。

6.根据使用工况要求,阀芯可设计制作成;软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质)。

气动薄膜单座调节阀
气动薄膜单座调节阀
气动薄膜套筒调节阀结构图
气动薄膜套筒调节阀结构图
快开型、直线型、等百分比型套筒阀芯结构及其流量图示
快开型、直线型、等百分比型套筒阀芯结构及其流量图示

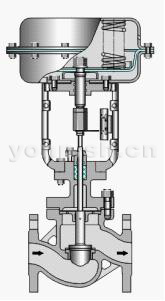

气动薄膜单座调节阀结构图
气动薄膜单座调节阀结构图

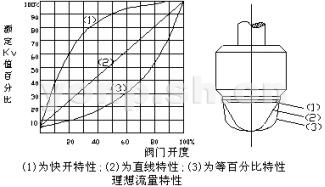

快开型、直线型、等百分比型单座阀芯结构图示
快开型、直线型、等百分比型单座阀芯结构图示

气动薄膜单座、套筒调节阀技术参数和性能指标

阀体、阀盖:WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊

软密封阀芯:增强聚四氟乙烯

密封填料:聚四氟乙烯、柔性石墨、不锈钢波纹管

垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

膜盖:A3

波纹膜片:丁腈橡胶夹增强涤纶织物

弹簧:60Si2Mn

阀杆、推杆:2Cr13、1Cr18Ni9Ti

衬套:2Cr13

气动薄膜单座、套筒调节阀应用

本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN15~300mm;最小阀芯DN6mm。适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型、高温型和低温型。

气动薄膜单座、套筒调节阀详细技术系数

公称通径DN(mm) (阀芯直径dn) 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
10 12 15 20
额定流量 系数KV 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程L(mm) 10 16 25 40 60 100
膜片有效面积Ae(cm2) 280 400 600 1000 1600
信号范围Pr(Kpa) 20~100、  40~200、 80~240    段幅;20~60、 60~100
气源压力Ps(Mpa) 0.14~0.4
固有流量特性 直线、  等百分比
固有可调比R 50:1
允许泄漏量 硬阀座:Ⅳ级、软阀座:Ⅵ级
公称压力PN(Mpa) 1.6、  4.0、  6.4

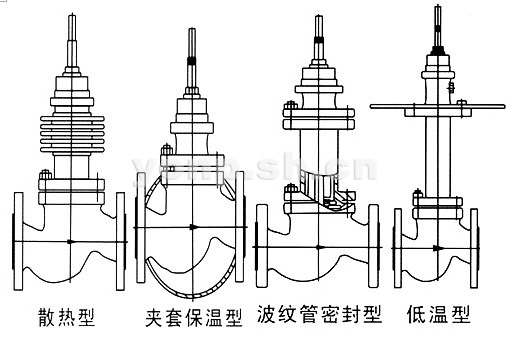

工作 温度t (℃) 常温型 -20~200、 -40~250、 -60~250
散热型 -40~450、  -60~450
高温型 450~560
低温型 -60~100、 -100~200、 -200~-250

气动薄膜单座、套筒调节阀外形尺寸

公称通径 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L PN16 185 200 205 222 250 276 298 350 410 451 600 670 735
PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
PN64 200 210 220 251 286 311 337 394 440 475 630 700 765
H1 PN16 487 493 524 524 538 686 706 726 969 969 1009 1353 1390
PN40 487 493 524 524 538 686 706 733 979 979 1029 1373 1415
PN64 497 503 534 534 546 696 713 743 999 999 1044 1385 1425
中温型 标准型加200 标准型加250 标准型加320 标准型加350
H2 PN16 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
PN64 63 68 75 83 88 100 105 125 148 170 203 235 265
A 282 360 470 620
法兰标准 GB:1.6、2.5、4.0、6.4Mpa     ANSI;150、300、600Lb    JIS:10K、20K、30K
