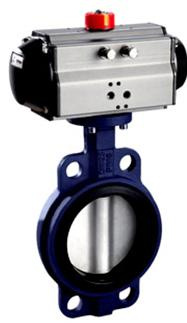

气动软密封中线蝶阀

别名:D371X气动软密封对夹蝶阀

气动软密封中线蝶阀
气动软密封中线蝶阀
气动软密封中线蝶阀
气动软密封中线蝶阀

概述

    D671X气动蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动蝶阀既可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。
  D671X气动蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

特点

1、小巧轻便,容易拆装及维修,并可在任意位置安装。
  2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
  3、流量特性趋直线,调节性能好。
  4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
  5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
  6、密封件可更换,且密封可靠达到双向密封。
  7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
  8、该阀可设计成法兰连接和对夹连接。
  9、驱动方式可选择手动、电动或气动。

气动软密封中线蝶阀
气动软密封中线蝶阀

技术规范

设计依据  GB
设计标准  GB12238
结构 长度  对夹式 连接  GB12221
对夹法兰尺寸  GB12221
试验和检验  JB/T9002


*注:系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

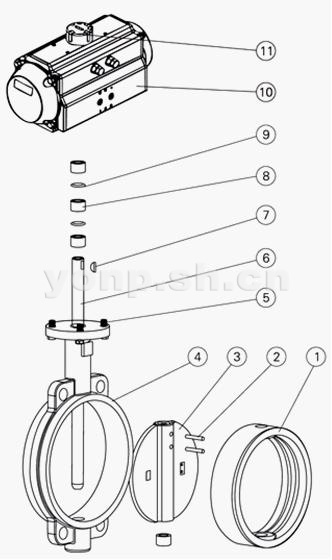

主要零件材质表

序号  零件名称  材 质
阀座  橡胶  橡胶  橡胶
圆锥销  45钢  45钢  不锈钢
蝶板  灰铸铁镀硬铬  碳钢或不锈钢  不锈钢
阀体  灰铸铁  碳钢  不锈钢
螺柱  35钢  碳钢  不锈钢
阀杆  45钢  不锈钢  不锈钢
键 Key  45钢  45钢  不锈钢
衬套  铜基粉末冶金  铜基粉末冶金  铜基粉末冶金
O形圈  橡胶  橡胶  橡胶
10  气动装置
11  位置指示器  塑料  塑料  塑料

技术参数和性能

序号  零件名称  材 质
阀座  橡胶  橡胶  橡胶
圆锥销  45钢  45钢  不锈钢
蝶板  灰铸铁镀硬铬  碳钢或不锈钢  不锈钢
阀体  灰铸铁  碳钢  不锈钢
螺柱  35钢  碳钢  不锈钢
阀杆  45钢  不锈钢  不锈钢
键 Key  45钢  45钢  不锈钢
衬套  铜基粉末冶金  铜基粉末冶金  铜基粉末冶金
O形圈  橡胶  橡胶  橡胶
10  气动装置
11  位置指示器  塑料  塑料  塑料

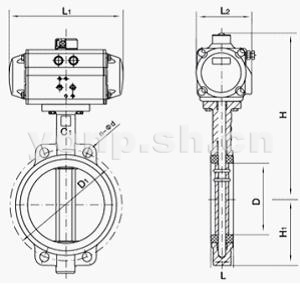

主要外形及连接尺寸

公称通径 DN  外形尺寸  连接尺寸  执行器型号 *
L1  L2  H1  D1  n-φd
50  43  164/214  75/91  263/291  80  165  125  4-φ18  GTD65/GTE80
65  46  164/214  75/91  277/305  89  185  145  4-φ18  GTD65/GTE80
80  46  164/214  75/91  283/311  95  200  160  8-φ18  GTD65/GTE80
100  52  190/246  91/101  330/340  114  220  180  8-φ18  GTD80/GTE90
125  56  210/295  101/112  353/369  127  250  210  8-φ18  GTD90/GTE100
150  56  247/398  112/139  382/408  139  285  240  8-φ22  GTD100/GTE125
200  60  308/478  139/176  442/493  175  340  295  8-φ22  GTD125/GTE160
250  68  378/562  176/206  525/574  203  395  350  12-φ22  GTD160/GTE190
300  78  432/728  206/228  619/642  242  445  400  12-φ22  GTD190/GTE210
350  78  524/928  228/275  673/720  267  505  460  16-φ22  GTD210/GTE255
400  102  524/1033  228/324  705/800  309  565  515  16-φ22  GTD210/GTE300
450  114  648/1129  275/380  774/880  328  615  565  20-φ26  GTD255/GTE350
500  127  715/1430  324/425  880/905  361  670  620  20-φ26  GTD300/AW20S
600  154  795/1845  380/527  1020/1089  459  780  725  20-φ30  GTD350/AW28S
700  165  795/1845  280/527  1082/1151  520  895  840  24-φ30  GTD350/AW28S
800  190  1380/2605  527/440  1199/1112  591  1015  950  24-φ33  AW28/AW35S

注:数据×××/×××分别是气动执行器双作用式,单作用式(弹簧复位)。*根据不同的阀门扭矩、使用介质选配。不同的执行器型号,其相关尺寸随之变化。GT系列气动执行器可配至 DN700,AW 系列气动执行器可配蝶至 DN200-1600
