气动法兰式三偏心蝶阀

别名:气动法兰金属硬密封蝶阀

气动法兰式三偏心蝶阀
气动法兰式三偏心蝶阀
气动法兰式三偏心蝶阀
气动法兰式三偏心蝶阀

D643H法兰式气动硬密封蝶阀广泛适用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用.

技术范围

设计依据
Design reference
GB标准 ANSI标准
设计标准
Design standrd
GB/12237 ANSI B16.34
结构长度
Face To face
对夹连接
Wafer connecting
GB/12221 ANSI B16.10
连接法兰尺寸
Connecting Flange Size
GB/9113、JB/T79 ANSI B16.5
试验和检验
Test&inspection
JB/T9002 API598


注:系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

气动法兰式三偏心蝶阀
气动法兰式三偏心蝶阀

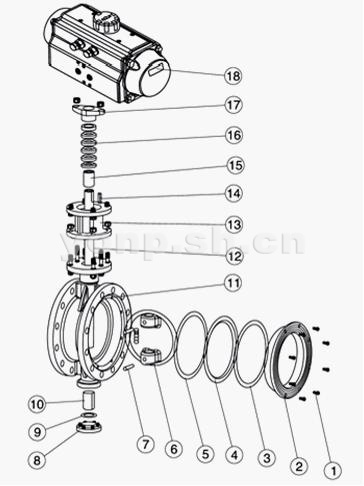

主要零件材质表

主要零件材质表 Form of Major Parts Materials
序号
NO
零件名称
Accessory name
材质
Material
C P R
1 内六角螺丝
Mild Sleel Hex Socket Screw
1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 阀盖
Cover
WCB 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 垫片
Gasket
不锈钢+柔性石墨
Stainless Steel+Graphite
4 阀座
Seat
1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 垫片
Gasket
不锈钢+柔性石墨
Stainless Steel+Graphite
6 蝶板
Butterfly Plate
WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
7 圆柱削
Straight Pin
45 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 下盖
Bottom Cover

WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
9 垫片
Gasket
不锈钢+柔性石墨
Stainless Steel+Graphite
10 衬套
Bushing
PTFE+不锈钢
PTFE+Stainless Steel
11 阀体
Body
WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
12 阀杆
Stem
1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 支架
Yoke
WCB
14
Key
45
15 衬套
Bushing
PTFE+不锈钢
PTFE+Stainless Steel
16 填料
Packing
柔性石墨
Graphite
17 压盖
Gland
WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
18 位置指示器
Location lndicator

塑料
Plactic

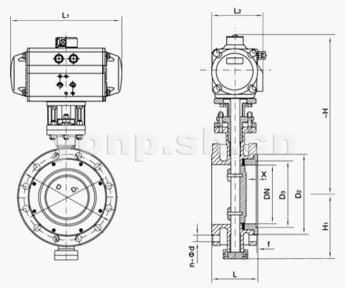

主要外形及连接尺寸

DN 外形尺寸
Outline Size
连接尺寸
Connec ting Size
执行器型号
Actuator Model
L L1 L2 H H1 D D1 D2 f n-φd
50 108 164/214 75/91 277/205 65 165 125 99 3 4-φ18 GTD65/GTE80
65 112 164/214 75/91 287/315 75 185 145 118 3 4-φ18 GTD65/GTE80
80 114 190/246 91/101 365/375 85 200 160 132 3 8-φ18 GTD80/GTE90
100 127 210/295 101/112 420/436 130 220 180 156 3 8-φ18 GTD90/GTE100
125 140 247/398 112/139 436/462 175 250 210 184 3 8-φ18 GTD100/GTE125
150 140 308/478 139/176 466/543 190 285 240 211 3 8-φ22 GTD125/GTE160
200 152 378/724 176/228 593/665 215 340 295 266 3 12-φ22 GTD160/GTE210
250 165 432/928 206/275 682/752 265 405 355 319 3 12-φ26 GTD190/255
300 178 524/928 228/275 725/772 305 460 410 370 4 12-φ26 GTD210/GTE255
350 190 648/1033 275/324 832/880 340 520 480 429 4 16-φ26 GTD255/GTE300
400 216 648/1129 275/380 862/968 360 580 525 480 4 16-φ30 GTD255/GTE350
450 222 715/1845 324/527 945/1005 400 640 585 548 4 20-φ30 GTD300/AW28S
500 229 795/1845 380/527 1058/1060 430 715 650 609 4 20-φ33 GTD350/AW28S
600 267 795/2605 380/545 1108/1195 490 840 770 720 5 20-φ36 GTD350/AW35S
700 292 1380/2605 1170/1255 1170/1255 555 910 840 794 5 24-φ36 AW28/AW35S
800 318 1860/2605 1325/1365 1325/1365 620 1025 950 901 5 24-φ39 AW35/AW40S

注:数据XXX/XXX分别是气动执行器双作用式/单作用式<筛次?gt;。
根据不同的阀门扭矩,使用介质选配,不同的执行器型号,其相关尺寸随之变化。
GT系列气动执行器可配至DN600,AW系列气动执行器可配蝶阀至DN200--1600。

主要外形及连接尺寸 D643-25<2.5Mpa>

DN 外形尺寸
Outline Size
连接尺寸
Connecting Size
执行器型号
Actuator Model
L L1 L2 H H1 D D1 D2 f n-φd
50 108 164/214 75/91 277/305 65 165 125 99 3 4-φ18 GTD65/GTE80
65 112 164/214 75/91 287/325 75 185 145 118 3 8-φ18 GTD65/GTE90
80 114 190/295 91/112 365/391 85 200 160 132 3 8-φ18 GTD80/GTE100
100 127 210/340 101/127 420/457 130 235 190 156 3 8-φ22 GTD90/GTE115
125 140 247/395 112/139 436/462 175 270 220 184 3 8-φ26 GTD100/GTE125
150 140 308/438 139/176 466/543 190 300 250 211 3 8-φ26 GTD125/GTE160
200 152 378/724 176/228 593/665 215 360 310 274 3 12-φ26 GTD160/GTE210
250 165 432/928 206/275 682/752 265 425 370 330 3 12-φ30 GTD190/GTE255
300 178 524/1033 228/324 702/820 305 485 430 389 4 16-φ30 GTD210/GTE300
350 190 648/1129 275/380 832/938 340 555 490 448 4 16-φ33 GTD255/GTE350
400 216 715/1129 324/380 910/968 360 620 550 503 4 16-φ36 GTD300/GTE350
450 222 795/1845 380/527 1005/1010 400 670 640 548 4 20-φ36 GTD350/AW28S
500 229 795/1845 380/527 1058/1065 430 730 660 609 4 20-φ36 GTD350/AW28S
600 267 1380/2605 507/545 1110/1195 490 845 770 770 4 20-φ39 AW28/AW35S
700 292 1860/2605 545/545 1255/1295 555 960 875 875 5 24-φ42 AW28/AW40S
800 318 1860/2605 545/545 1325/1365 1085 1085 990 990 5 24-φ48 AW35/AW40S

主要外形及连接尺寸 D643-25<4.0Mpa>

DN 外形尺寸
Outline Size
连接尺寸
Connecting Size
执行器型号
Actuator Model
L L1 L2 H H1 D D1 D2 f n-φd
50 108 164/214 75/91 277/305 65 165 125 99 3 4-φ18 GTD65/GTE80
65 112 190/295 91/112 310/341 75 185 145 118 3 8-φ18 GTD80/GTE100
80 114 210/340 106/127 375/412 85 200 160 132 3 8-φ18 GTD90/GTE115
100 127 247/398 139/176 436/462 130 235 190 156 3 8-φ22 GTD100/GTE125
125 140 308/478 176/228 462/513 175 270 220 184 3 8-φ26 GTD125/GTE160
150 140 378/724 228/324 543/615 190 300 250 211 3 8-φ26 GTD160/GTE210
200 152 524/1030 275/380 665/760 215 375 320 284 3 12-φ26 GTD210/GTE300
250 165 648/1129 324/460 752/858 265 450 385 315 3 12-φ33 GTD255/GTE350
300 178 715/1129 380/460 820/880 305 515 450 409 4 16-φ33 GTD300/AW28S
350 190 795/1845 460/545 938/940 340 580 610 465 4 16-φ36 GTD350/AW28S
400 216 715/1129 380/527 970/1055 360 660 585 535 4 16-φ39 AW28/AW35S
450 222 1380/2605 545/545 1005/1090 400 685 610 560 4 20-φ39 AW28/AW35S
500 229 1860/2605 545/545 1145/1185 430 755 670 615 4 20-φ42 AW35/AW40S
600 267 1860/2605 545/545 1195/1235 490 890 795 735 4 20-φ48 AW35/AW40S
700 292
800 318

主要外形及连接尺寸 D643-Class 150

DN 外形尺寸
Outline Size
连接尺寸
Connecting Size
执行器型号
Actuator Model
DN in L L1 L2 H H1 D D1 D2 f n-φd
50 2 43 164/214 75/91 277/305 65 152 120.5 92 2 4-φ19 GTD65/GTE80
65 21/3 46 164/214 75/91 287/325 75 178 139.5 105 2 4-φ19 GTD65/GTE90
80 3 46 190/295 91/112 365/391 85 190 152.5 127 2 4-φ19 GTD80/GTE100
100 4 52 210/340 101/127 420/457 130 229 190.5 157 2 8-φ19 GTD90/GTE115
125 5 56 247/395 112/139 436/462 175 254 216 186 2 8-φ22 GTD100/GTE125
150 6 56 308/438 139/176 466/543 190 279 241.5 216 2 8-φ22 GTD125/GTE160
200 8 60 378/724 176/228 593/665 215 343 298.5 270 2 8-φ22 GTD160/GTE210
250 10 68 432/928 206/275 682/752 265 406 362 324 2 12-φ25 GTD190/GTE255
300 12 78 524/1033 228/324 702/820 305 483 432 381 2 12-φ25 GTD210/GTE300
350 14 78 648/1129 275/380 832/938 340 533 476 413 2 12-φ29 GTD255/GTE350
400 16 102 715/1129 324/380 910/968 360 597 540 470 2 16-φ29 GTD300/GTE350
450 18 114 795/1845 380/527 1005/1010 400 635 578 533 2 16-φ32 GTD350/AW28S
500 20 127 795/1845 380/527 1085/1065 430 699 634 584 2 20-φ32 GTD350/AW28S
600 24 154 1380/2605 507/545 1110/1195 490 813 749.5 692 2 20-φ35 AW28/AW35S
700 28 165 1860/2605 545/545 1255/1295 555 947 863.5 800 2 28-φ35 AW28/AW40S
800 32 190 1860/2605 545/545 1325/1365 620 1060 978 914 2 28-φ41 AW35/AW40S
