气动丝口球阀

别名:气动三片式内螺纹球阀

Q611F气动丝口球阀
Q611F气动丝口球阀
Q611F气动丝口球阀
Q611F气动丝口球阀
Q611F气动丝口球阀
Q611F气动丝口球阀

概述

???Q611F气动丝口球阀及对焊连接球阀分为整体式(一片式)、两片式及三片式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。气动二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。三片式球阀体积小,由三部分阀壳组成,通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,直接拆卸四只螺栓,阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。气动丝口球阀具有体积小、配套简单、流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。 用四阀座结构,广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

产品特点

1、防火、防静电设计
2、阀杆防爆出装置
3、阀球上设计有压力平衡孔

气动执行器

采用新型GTD系列或ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

技术参数和性能

Q611F气动丝口球阀气动执行器技术参数 Q611F气动丝口球阀阀体参数
类   型 双作用活塞式、弹簧复位式 公称通径 DN6~100mm
气源压力 双作用:2-8bar/单作用:4-8bar 公称压力 PN1.6、2.5、4.0、6.4MPa
输出力矩  双作用:4N·M~10560N·M 阀轴材质 不锈钢
单作用:7N·M~2668N·M 阀体材质 碳钢、304/316/316L不锈钢
工作温度 常温型:-20℃~80℃(丁腈橡胶O型圈) 球体材质 304/316/316L不锈钢
高温型:-20℃~160℃(氟橡胶O型圈) 阀座密封 PTFE、PPL、金属密封
动作范围 0~90°±5° 温   度 PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹 GTD40~GTD83/ATD50~ATD88    G1/8″ 结构型式 三片式、对焊式、承插焊式、二片式
GTD110~GTD350/ATD100~200   G1/4″ 适用介质 水、石油、酸类、粘性流体、浆料介质等
阀位信号 定位器:4~20mA/回信器:全开全关信号 特   点 结构紧凑、体积小、流通能力大

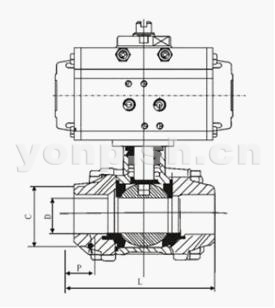

外形尺寸

尺 寸(mm) 6 10 15 20 25 32 40 50 65 80 100
三片式 G 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 64 78 98
L 65 65 67 82 91 108 129 148 186 206 240
对焊式 D 18 18 24 28 34 41 49 62 78 94 124
d 11.6 12.7 15.8 20 25 32 38 50 64 78 98
L 65 65 67 82 91 108 129 148 193 222 273
承插焊式 D 11.6 12.7 15 20 25 32 38 50 64 78 98
D1 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
L 65 65 67 82 91 108 129 148 186 206 240
A 9.5 9.5 9.5 11.1 12.7 14.3 15.89 17.4 26.9 28.8 34.5
二片式 D 10 12 15 20 25 32 38 50 64 78 98
L 56 56 75 80 90 110 120 140 160 178 216
L1 104 104 130 130 140 186 186 186 254 254 296
H 132 132 152 156 180 208 218 226 285 298 336
执行器型号 GTD-40 GTD-40 GTD-52 GTD-52 GTD-63 GTD-83 GTD-83 GTD-83 GTD-110 GTD-110 GTD-127

附件选项

根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
