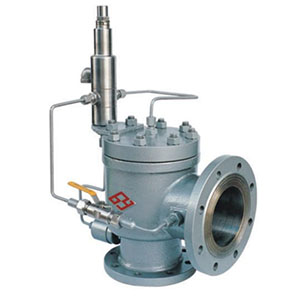

A46F/Y先导式泄压安全阀

A46F/Y先导式泄压安全阀
A46F/Y先导式泄压安全阀

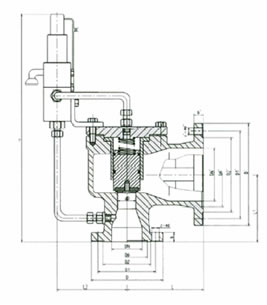

A46F/Y先导式泄压安全阀结构图
A46F/Y先导式泄压安全阀结构图

用途

A46F/Y先导式泄压安全阀是一种新颖结构的安全阀。主要用于石油天气、化工、电力、冶金和城市燃气等领域,是受压设备、容器或管路上的最佳超压保护装置。先导式泄压安全阀的主要优点是变弹簧直接作用为导阀间接作用,提高了动作的灵敏度,而且46F/Y先导式泄压安全阀主阀采用套筒活塞式,双重密封阀座结构,动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作寿命长、工作稳定可靠,46F/Y先导式泄压安全阀还可以在线调校、反复启跳排放后,仍然能自动回座,关闭严格,操作维护方便。

主要零部件材料

NO. 零件名称 Name of part Ax46Y/F AF46Y/F 材料 Materials KAX46Y/F 材料 Materials
1 阀体 Body WCB WCB
2 阀瓣 Disc 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3 导向套 Guide sleeve 1Cr18Ni9Ti 1Cr18Ni9Ti
4 弹簧 Spring 50CrVA 50CrVA
5 O型圈 O type ring 氟橡胶 Vinton 氟橡胶 Vinton
6 阀盖 Bonnet 25 25
7 导阀 Pilot valve 部件  Part

外形及连接尺寸

型号 公称
通径
do L L1 L2 H DN’ D D1 D2 D6 b Z-Фd D’ D1’ D2’ D6’ b’ Z-фd’
(K)
AX46
F/Y-
16
AF46
Y-16
25 15 110 95 150 365 32 115 85 65   16 4-14 140 100 78   18 4-18
32 20 115 100 150 375 40 140 100 78   18 4-18 150 110 85   18 4-18
40 25 120 110 160 390 50 150 110 85   18 4-18 165 125 100   20 4-18
50 32 135 120 160 410 65 165 125 100   20 4-18 185 145 120   20 4-18
65 40 160 140 175 435 80 185 145 120   20 4-18 200 160 135   20 8-18
80 50 170 135 175 451 100 200 160 135   20 8-18 220 180 155   22 8-18
100 65 195 175 195 500 125 220 180 155   22 8-18 250 210 185   24 8-18
125 80 210 190 220 526 150 250 210 185   22 8-18 285 240 210   24 8-23
150 100 255 230 265 623 175 285 240 210   24 8-23 315 270 240   26 8-23
200 125 300 260 300 690 250 340 295 265   26 12-23 405 355 320   30 12-26
(K)
AX46
F/Y-
25
AF46
Y-25
25 15 110 95 150 365 32 115 85 65   16 4-14 140 100 78   18 4-18
32 20 115 100 150 375 40 140 100 78   18 4-18 150 110 85   18 4-18
40 25 120 110 160 390 50 150 110 85   18 4-18 165 125 100   20 4-18
50 32 135 120 160 410 65 165 125 100   20 4-18 185 145 120   20 4-18
65 40 160 140 175 435 80 185 145 120   22 8-18 200 160 135   20 8-18
80 50 170 135 175 451 100 200 160 135   22 8-18 220 180 155   22 8-18
100 65 195 175 195 500 125 230 190 160   24 8-23 2502 210 185   22 8-18
125 80 210 190 220 526 150 270 220 188   28 8-26 85 240 210   24 8-23
150 100 255 230 265 623 175 300 250 218   30 8-26 310 270 240   26 8-23
200 125 300 260 300 690 250 360 310 278   34 12-26 405 355 320   30 12-26
(K)
AX46
F/Y-
40
AF46
Y-40
25 15 110 95 150 365 32 115 85 65 58 16 4-14 140 100 78   18 4-18
32 20 115 100 150 375 40 140 100 78 66 18 4-18 150 110 85   18 4-18
40 25 120 110 160 390 50 150 110 85 76 18 4-18 165 125 100   20 4-18
50 32 135 120 160 410 65 165 125 100 88 20 4-18 185 145 120   20 4-18
65 40 160 140 175 435 80 185 145 120 110 22 8-18 200 160 135   20 8-18
80 50 170 135 175 451 100 200 160 135 121 22 8-18 220 180 155   22 8-18
100 65 195 175 195 500 125 235 190 160 150 24 8-23 250 210 185   22 8-18
125 80 210 190 220 526 150 270 220 188 176 28 8-26 285 240 210   24 8-23
150 100 255 230 265 623 175 300 250 218 204 30 8-26 310 270 240   26 8-23
200 125 300 260 300 690 250 375 320 282 260 38 12-30 405 355 320   30 12-26
(K)
AX46
F/Y-
64
AF46
Y-64
25 15 110 100 160 365 32 140 100 78 58 22 4-18 140 100 78 66 18 4-18
32 20 130 110 160 375 40 155 110 82 66 24 4-23 150 110 85 76 18 4-18
40 25 130 120 170 445 50 170 125 95 76 24 4-23 165 125 100 88 20 4-18
50 32 135 130 195 460 65 180 135 105 88 26 4-23 185 145 120 110 22 8-18
65 40 175 160 225 495 80 205 160 130 110 28 8-23 200 160 135 121 22 8-18
80 50 175 160 225 525 100 215 170 140 121 30 8-23 235 190 160 150 24 8-23
100 65 195 195 245 565 125 250 200 168 150 32 8-26 270 220 188 176 28 8-25
150 100 280 265 265 610 200 345 280 240 204 38 8-34 375 320 282 260 38 12-30
200 125 300 295 300 680 250 405 345 300 260 44 12-34 450 385 345 313 42 12-34
(K)
AX46
F/Y-1
100
AF46
Y-100
25 15 110 100 160 365 32 140 100 78 58 24 4-18 140 100 78 66 18 4-18
32 20 130 110 160 375 40 155 110 82 66 24 4-23 150 110 85 76 18 4-18
40 25 130 120 170 445 50 170 125 95 76 26 4-23 165 125 100 88 20 4-18
50 32 135 130 195 460 65 195 145 112 88 28 4-26 185 145 120 110 22 8-18
65 40 175 160 225 495 80 220 170 138 110 32 8-26 200 160 135 121 22 8-18
80 50 175 160 225 525 100 230 180 148 121 34 8-26 235 190 160 150 24 8-23
100 65 195 195 245 565 125 265 210 172 150 38 8-30 270 220 188 176 28 8-25
150 100 280 265 265 610 200 355 290 250 204 46 12-34 375 320 282 260 38 12-30
200 125 300 295 300 680 250 430 360 312 260 54 12-41 450 385 345 313 42 12-34

A46F/Y先导式泄压安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、A46F/Y先导式泄压安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A46F/Y先导式泄压安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:A46F/Y先导式泄压安全阀使用说明书

联系上海永鹏获取更多A46F/Y先导式泄压安全阀产品信息:
销售热线:021-5662 3667
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn
