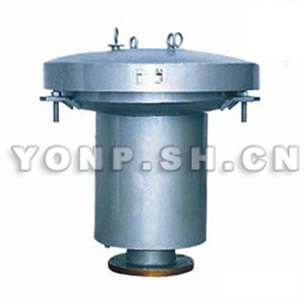

GYA系列液压安全阀

GYA系列液压安全阀
GYA系列液压安全阀
GYA系列液压安全阀结构图
GYA系列液压安全阀结构图

用途

液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵时起安全作用。

主要技术参数

控制压力:+200毫米水柱、-45毫米水柱
订货时请指明产品名称、型号、规格。

主要外形与法兰连接尺寸

规格 图号 重量
(Kg台)
安装尺寸(毫米)
d D D1 D2 d1 L H n
DN80 GYA-80 38 φ85 φ150 φ185 φ125 φ18 376 424 4
DN100 GYA-100 42 φ105 φ170 φ205 φ145 φ18 500 605 4
DN150 GYA-150 66 φ158 φ225 φ265 φ200 φ18 650 705 8
DN200 GYA-200 97.2 φ210 φ280 φ315 φ255 φ18 900 755 8
DN250 GYA-250 140.2 φ264 φ335 φ370 φ310 φ18 1050 885 12

GYA系列液压安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、GYA系列液压安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的GYA系列液压安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:GYA系列液压安全阀使用说明书
