AF4QH/AF4QW风机安全阀

AF4QH/AF4QW风机安全阀
AF4QH/AF4QW风机安全阀

用途及特点

风机安全阀是我公司上海永鹏泵阀有限公司设计人员专门针对传统安全阀存在的问题,并结合风机的特定工况和参数而研制开发的一种新型的安全阀产品,它用于保护风机及设备的安全,当风机及设备中的压力异常升高到某一规定值(安全阀的开启压力)时,安全阀能够自动开启并排放介质,以防止压力继续升高,当风机及设备中的压力降低到某一规定值(安全阀的回座压力)时,安全阀自动关闭。 与传统安全阀比较,具有如下特点:

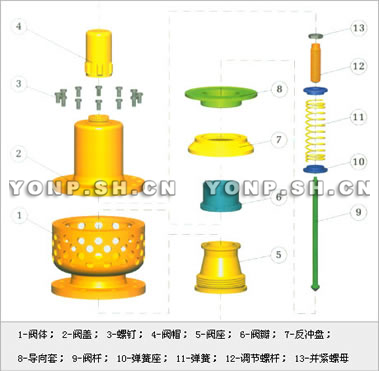

1、由于风机主要用于低压空气介质,因此风机安全阀取消了出口排放法兰,而采用阀体四周均布的小孔直接排放介质,同时将弹簧腔体直接设置在阀瓣背部,采用上述专利结构后,阀门的结构更为紧凑,介质的排放更加通畅,而阀门的重量却只有传统安全阀的1/3~1/5。适用于开放式安全泄压的管路与设备。

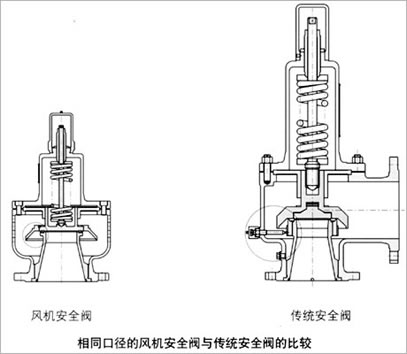

风机安全阀比较图1
风机安全阀比较图1

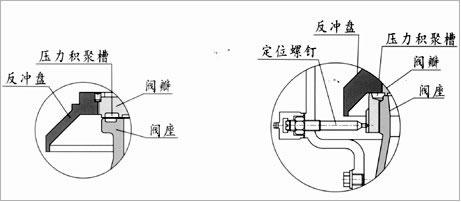

2、风机安全阀在阀瓣与阀座间采用了压力积聚槽的专利结构设计,与传统安全阀采用调节圈及定为螺钉的结构相比较,结构更加简单,阀门的使用也更加方便,而阀门的性能却更加稳定。

风机安全阀比较图2
风机安全阀比较图2

3、传统安全阀的最低开启压力一般为0.1MPa,而用于风机的安全阀,其开启压力往往要求低于0.1MPa,传统安全阀即使改用刚度较小的弹簧,在低压下也不能准确、灵敏的动作。而风机安全阀设计的开启压力范围为0.02~0.2MPa,因此风机安全阀在低压下能够非常准确、灵敏的动作。
4、风机安全阀的弹簧通过阀杆作用在阀瓣上的力作用点与阀瓣密封面非常接近,而传统安全阀力的作用点远离阀瓣密封平面,因此,与传统安全阀相比,风机安全阀的动作性能更加稳定可靠。
5、传统安全阀通过出口通道向一个方向排放介质,因此介质排放时容易引起系统的振动,而风机安全阀是通过阀体上周向均布的小孔向四周均匀排放介质,因此,阀门动作时平稳无振动。
6、风机安全阀没有调节圈,使用非常简单,安全阀出厂时已按用户要求的开启压力调试好,用户直接将安全阀安装在系统上即可使用。

型号、材料及主要参数

公称压力 型  号
PN1.0MPa AF4QH-10C AF4QW-10P AF4QW-10P8 AF4QW-10P3 AF4QW-10R AF4QW-10R8 AF4QW-10R3
主要
零件
材料
阀体 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
阀盖 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
阀座 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
阀瓣 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
反冲盘 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
弹簧 50CrVA 50CrVA(表面包覆氟塑料)
适用温度 250℃ 180℃
适用介质 空气等
弱腐蚀性气体介质
硝酸类腐蚀性气体介质 醋酸类腐蚀性气体介质
弹簧
压力级
MPa
0.02~0.035;0.035~0.045;0.045~0.06;
0.06~0.08;0.08~0.11;0.11~0.15;0.15~0.20;

排量

开启压力
MPa
排放压力
MPa
公称通径
DN40 DN50 DN80 DN100 DN125 DN150 DN200
排量 Qd,m3/min
0.02 0.022 5.5 9 22 37 62 88 137
0.03 0.033 6.8 11 27 45 76 108 169
0.04 0.044 7.6 12 30 51 85 120 188
0.05 0.055 8.6 14 34 58 96 136 213
0.06 0.066 9.4 15 37 63 105 150 234
0.07 0.077 10 16 40 68 113 160 275
0.08 0.088 11 18 43 73 121 172 269
0.09 0.099 12 19 46 77 128 183 285
0.10 0.11 12 20 48 81 135 192 300
0.11 0.121 13 21 51 85 142 202 316
0.12 0.132 13 22 53 89 148 211 331
0.13 0.143 14 23 55 93 156 222 347
0.14 0.154 15 24 58 94 161 231 361
0.15 0.165 15 25 60 102 170 241 377
0.16 0.176 16 26 63 106 176 250 391
0.17 0.187 16 27 65 110 184 261 407
0.18 0.198 17 28 68 114 190 270 422
0.19 0.209 18 29 70 118 197 280 438
0.20 0.22 18 30 72 122 204 290 453

主要尺寸、重量及结构

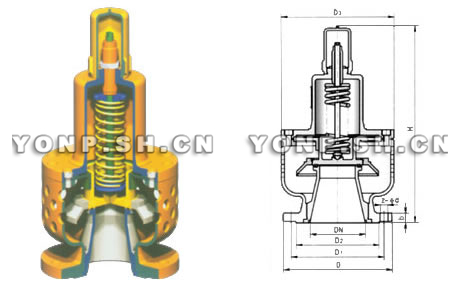

风机安全阀外形尺寸图
风机安全阀外形尺寸图
公称通径DN 主要尺寸(mm) 重量(kg)
D D1 D2 b Z-φd D3 H
40 145 110 85 16 4-18 100 250 5
50 160 125 100 16 4-18 115 272 6
65 180 145 120 18 4-18 140 285 6.3
80 195 160 135 20 4-18 172 296 6.5
100 215 180 155 20 8-18 212 425 14
125 245 210 185 22 8-18 254 450 22
150 280 240 210 22 8-23 280 480 35
200 335 295 365 24 8-23 330 520 50

AF4QH/AF4QW风机安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、AF4QH/AF4QW风机安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的AF4QH/AF4QW风机安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:AF4QH/AF4QW风机安全阀使用说明书
