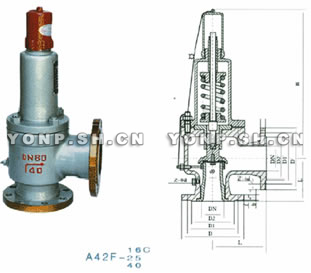

A42F燃气专用安全阀

A42F燃气专用安全阀
A42F燃气专用安全阀

用途

燃气专用全启式安全阀适用于工作温度-40~+80℃天然气、液化石油气、氨气等和类似非腐蚀性介质的设备和管路上。当设备内介质压力异常升高到规定值时,燃气专用安全阀自动开启,继而全量排放,当压力降低到规定值时,燃气专用安全阀自动关闭,保证煤气管道的设备安全运行。

主要零部件材料

NO. 零件名称Name of part A42F 材料 Materials
1 阀座Nozzle 2Cr13
2 阀体 Body WCB
3 调节阀 Adjusting ring 2Cr13
4 反冲盘 Disc holder 2Cr13
5 阀瓣 Disc 2Cr13+PTFE
6 导向套 Guide sleeve 2Cr13
7 阀盖 Bonnet ZG230-450
8 弹簧 Spring 50CrVA
9 阀杆 Stem 2Cr13
10 调整螺杆 Adjusting bolt 45
11 阀帽 Cap ZG200-450

外形及连接尺寸

公称通径DN(mm)
Nominal diameter
尺寸 Dimensions(mm)
do L L1 DN
25 15 110 95 32
32 20 115 100 40
40 25 120 110 50
50 32 135 120 65
80 50 170 135 100
100 65 195 175 125
150 100 255 230 175
200 125 300 260 250

A42F燃气专用安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、A42F燃气专用安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A42F燃气专用安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:A42F燃气专用安全阀使用说明书
