您现在位于:首页 >> 安全阀 >> LDA/LDWA日标安全阀

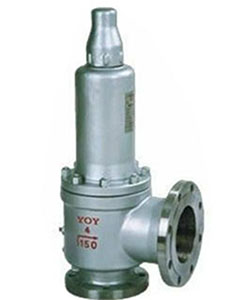

LDA/LDWA日标安全阀

LDA/LDWA日标安全阀
LDA/LDWA日标安全阀

主要参数及连接尺寸

型 号 公称 流道 直径 (in) 连接尺寸 (通径*压力级) 结构长度 阀体 材料  适用范围
压力 (pa) 通径 (mm) 进口 出口 L (mm) L1 (mm) 介质 温度℃
LDA-21D10C1 10K 1/2" 12 ZG1/2" ZG3/4" 36 56 35 气体,液体 ≤300
LDA-41D10C1 10K 1/2" 10 15×10K 15×10K 135 125 20 气体,液体 ≤200
LDA-41D10R01 10K 1/2" 12 15×10K 15×10K 134 125 316L 醋酸类 ≤300
LDA-42D10C1 10K 3/4" 10 20×10K 25×10K 94 92 20 气体 ≤300
LDA-42D10P2 10K 3/4" 10 20×10K 25×10K 76 134 1Cr18Ni9Ti 气体 ≤200
LDA-48D0C1 20K 3/4" 10 20×20K 25×10K 94 92 35 蒸气 ≤300
LDA-42D10C1 10K 1" 16 25×10K 40×10K 99 90 ZG230-450 气体 ≤300
LDA-42D10C2 10K 1" 13 25×10K 50×10K 115 105 WCB 气体 ≤300
LDWA-42D10C2 10K 1" 13 25×10K 50×10K 115 105 ZG230-450 气体 ≤200
LDA-48SDA65I1 65K 1 1/4" 24 32×65K 56×20K 140 152 ZG20CrMo 蒸气 ≤450
LDA-42D10C1 10K 1 1/2" 26 40×10K 65×10K 121 124 WCB 气体 ≤300
LDA-42D10C2 10K 1 1/2" 27 40×10K 80×10K 124 130 ZG230-450 气体 ≤300
LDA-42D10C4 10K 1 1/2" 20 40×10K 65×10K 121 124 WCB 气体 ≤300
LDA-42D10C5 10K 1 1/2" 27 40×10K 65×10K 121 124 WCB 气体 ≤300
LDA-44D10C4 10K 1 1/2" 20 40×10K 65×10K 121 124 WCB 气体 ≤300
LDA-44D10P3 10K 1 1/2" 17 40×10K 50×10K 121 124 ZG1Cr18Ni9Ti 气体 ≤300
LDA-48D10C4 10K 1 1/2" 20 40×10K 65×10K 121 124 WCB 蒸气 ≤350
LDA-48D10C5 10K 1 1/2" 27 40×10K 65×10K 121 124 WCB 蒸气 ≤350
LDA-48D10C6 10K 1 1/2" 30 40×10K 65×10K 121 124 WCB 蒸气 ≤350
LDA-48D10C7 10K 1 1/2" 20 40×10K 65×10K 126 113 WCB 蒸气 ≤350
LDA-48D10C8 10K 1 1/2" 27 40×10K 80×10K 126 113 WCB 蒸气 ≤350
LDWA-42D10C3 10K 1 1/2" 17 40×10K 50×10K 121 124 WCB 气体 ≤300
LDA-42D20C3 20K 1 1/2" 27 40×20K 65×10K 121 124 WCB 气体 ≤300
LDA-42D20C1 20K 1 1/2" 27 40×20K 80×10K 124 130 ZG230-450 蒸气 ≤350
LDA-48D20C2 20K 1 1/2" 30 40×20K 65×10K 121 124 WCB 蒸气 ≤350
LDA-48D20C4 20K 1 1/2" 27 40×20K 50×10K 121 124 WCB 蒸气 ≤350
LDWA-42D20C3 20K 1 1/2" 27 40×20K 65×10K 121 124 25 气体 ≤330
LDA-48SDA65C1 65K 1 1/2" 30 40×65K 100×20K 180 175 WCB 蒸气 ≤450
LDA-48D10C1 10K 2" 38 50×10K 80×10K 140 126 ZG230-450 蒸气 ≤350
LDA-48D20C3 20K 2" 33 50×20K 80×10K 124 136 ZG230-450 蒸气 ≤350
LDA-48DA20C1 20K 2" 38 50×20K 80×10K 144 126 WCB 蒸气 ≤350
LDA-48DA20C1 20K 2 1/2" 50 65×20K 100×10K 175 146 WCB 蒸气 ≤350
LDA-42D10C2 10K 3" 57 80×10K 125×10K 179 172 WCB 气体 ≤300
LDA-48D10C1 10K 3" 50 80×10K 100×10K 165 156 WCB 蒸气 ≤350
LDA-48DA10C1 10K 3" 57 80×10K 125×10K 180 173 WCB 蒸气 ≤350
LDA-42D10C1 10K 3" 50 80×10K 100×10K 165 156 WCB 气体 ≤300
LDA-42D20P1 20K 4" 50 100×20K 150×10K 181 180 CF8 气体 ≤200
LDA-48D10C5 10K 6" 100 150×10K 200×10K 241 240 ZG230-450 蒸气 ≤350
LDA-42D20C5 20K 6" 100 150×20K 200×10K 210 240 WCB 气体 ≤300
LDA-48D30C1 30K 6" 115 150×30K 200×10K 255 238 WCB 蒸气 ≤350

LDA/LDWA日标安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、LDA/LDWA日标安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的LDA/LDWA日标安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:LDA/LDWA日标安全阀使用说明书
