A41Y封闭式高压安全阀

A41Y封闭式高压安全阀
A41Y封闭式高压安全阀

用途

A41Y-160/320型弹簧微启封闭式高压安全阀(单法兰)适用于工作温度≤300℃的空气、氨氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R、320R型弹簧微启封闭式高压安全阀(双法兰)适于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,高压安全阀主要作为高压设备和管路的超压保护装置。上海永鹏生产的A41Y-160/320型弹簧微启封闭式高压安全阀连接法兰按JB/T2769-92的标准。

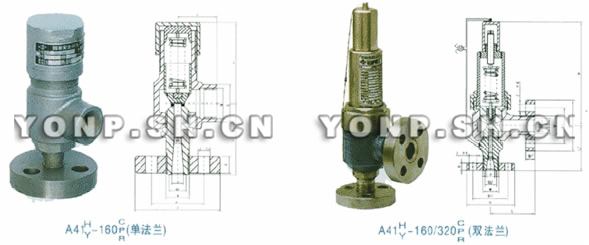

外形及连接尺寸

型号 公称
通径
(DN)
do d M D K Z-Фd b d1 M1 D1 K1 Z1- d1 b L L1 H
A41Y-
160
单法兰
15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
A41Y
-160
10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
32 12 14
16
37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350
50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
A41Y
-320
10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
32 12 14
16
41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
40 20 58 M64×3 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350
50 25 70 M80×3 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380

A41Y封闭式高压安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、A41Y封闭式高压安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A41Y封闭式高压安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:A41Y封闭式高压安全阀使用说明书
