您现在位于:首页 >> 安全阀 >> AH42F封闭式安全回流阀

AH42F封闭式安全回流阀

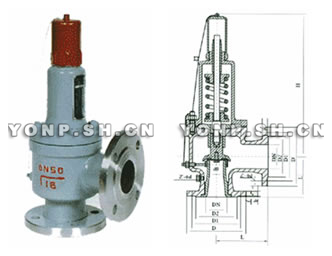

AH42F-16/25/40C/P角式液相安全回流阀
AH42F-16/25/40C/P角式液相安全回流阀

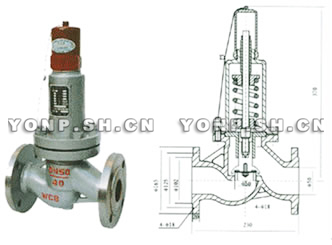

 AH42F-P18水平式液相安全回流阀
AH42F-P18水平式液相安全回流阀

用途

AH42F-16/25/40C/P角式液相安全回流阀和AH42F-P18水平式液相安全回流阀都是属于封闭式安全回流阀,上海永鹏生产的封闭式液相安全回流阀主要适用于工作温度-40~+80℃液化石油气泵出口的液相回流管道上,用于管道超压时排放后的介质的安全回流,当泵前压力超过规定值时,阀门自动开启,并且让全部泄压的介质安全回流入储罐或容器重复利用不浪费,并能保证设备和管路的安全运行。

外形及连接尺寸

公称通径DN(mm)
Nominal diameter
AH42F-P18 型 尺 寸Dimension(mm)
D D1 D2 b Z-Фd L H
40 150 110 85 16 4-18 200 236
50 165 125 100 16 4-18 230 266
65 185 145 120 20 4-18 290 430
80 200 160 135 20 8-18 310 490
100 215 180 155 22 8-18 350 548
公称通径
Nominal
diameter
DN(mm)
AH42F-16C/P 型 尺 寸 Dimension(mm) 重量
Weight
(kg)

L L1 D D1 D2 b f Z-Фd DN' D' D1' D2' b' f' Z-Фd' H do

25 100 95 115 85 65 14 2 4-Ф14 32 140 100 78 16 3 4-Ф18 250 15 12
32 115 100 140 100 78 16 2 4-Ф18 40 150 110 85 16 3 4-Ф18 280 20 14
40 120 110 150 110 85 16 3 4-Ф18 50 165 125 100 16 3 4-Ф18 290 25 16
50 135 120 165 125 100 16 3 4-Ф18 65 185 145 120 18 3 4-Ф18 341 32 21
80 170 135 200 160 135 18 3 8-Ф18 100 220 180 155 20 3 8-Ф18 470 50 43
100 205 160 220 180 155 20 3 8-Ф18 125 250 210 185 22 3 8-Ф18 580 65 65
150 250 210 285 240 210 24 3 8-Ф22 175 315 270 240 26 3 8-Ф23 670 100 110

AH42F封闭式安全回流阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、AH42F封闭式安全回流阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的AH42F封闭式安全回流阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:AH42F封闭式安全回流阀使用说明书
