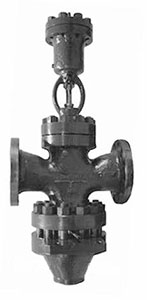

A69Y主安全阀

A69Y主安全阀
A69Y主安全阀
A69Y主安全阀
A69Y主安全阀

用途及结构简述

A69Y主安全阀适应于蒸汽压力P=10MPa,温度为t=540℃的电站锅炉上使用,防止锅炉介质压力超过允许值,以保证锅炉安全运行。A69Y主安全阀的主要结构特点有1、阀门为双排汽、两端为法兰连接结构。主要由阀体、连接管、缓冲容器、活塞室、阀瓣、阀杆等零件组成。2、当介质压力升高至整定压力时,冲量安全阀打开,介质从脉冲管进入安全阀的活塞室,推动活塞下降,使阀门自动打开,当冲量阀关闭时,阀瓣又自动关闭。3、密封面用钴基硬质合金堆焊而成,阀瓣经热处理,提高了硬度。

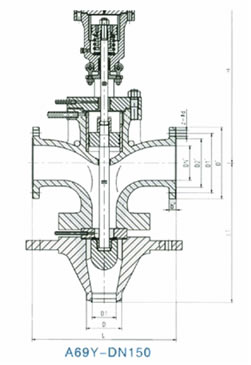

外形及连接尺寸

型号
Type
公称通径DN
Nominal diameter
连 接 尺 寸Connecting dimensions
L L1 H D D1 DN’ D’ D1’ D2’ b’ Z-Фd
A69Y-P455.3V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P466.7V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P5410V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P5410.5V 150 560 638 698 220 165 150 300 250 204 30 8-25

安装说明

1、A69Y主安全阀门必须垂直安装在设备的最高位置。
2、A69Y主安全阀坚固在支座上,支座承受主安全阀排汽时产生的反作用力。
3、排汽管应用专门吊架,排汽管重量不得加在主安全阀上,A69Y主安全阀与排汽管之间的连接法兰应消除任何的附应加。
4、 排汽管的最低点应考虑疏水,以免排汽时产生水击。

A69Y主安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、A69Y主安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A69Y主安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:A69Y主安全阀使用说明书
