A37/A38/A43型双联弹簧式安全阀

A37/A38/A43型双联弹簧式安全阀
A37/A38/A43型双联弹簧式安全阀

用途

双联弹簧式安全阀适用于工作温度≤350℃的空气、蒸汽、水等介质的设备和管路上,作为超压保护装置。双联弹簧式安全阀是在一个Y型接头上装上两个同样规格的A47H、A48Y型安全阀组成,双联弹簧式安全阀的公称通径是指Y型接头进口通径。

相应配对口径

A37型公称通径DN(mm) 50 80 100 125 150
相应A47H型公称通径DN 32 65 80 100 125

A43型公称通径DN(mm) 50 80 100 125 150
相应A47H型公称通径DN 32 50 80 100 125

A38型公称通径DN(mm) 50 80 100 150
相应A48H型公称通径DN 32 50 65 100

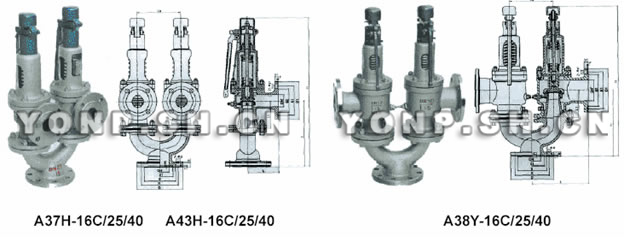

外形及连接尺寸

公称通径
DN(mm)
尺 寸 Dimensions(mm)
L L1 B DN' do
A 37 型
50 115 225 165 32 2×25
80 140 310 205 65 2×50
100 160 355 255 80 2×65
125 170 410 260 100 2×80
150 190 430 275 125 2×100
公称通径
DN(mm)
尺 寸 Dimensions(mm)
L L1 B DN' do
A 43 型
50 115 225 165 32 2×25
80 135 295 190 50 2×40
100 160 352 255 80 2×65
125 170 410 260 100 2×80
150 190 430 275 125 2×100
公称通径
DN(mm)
尺 寸 Dimensions(mm)
L L1 B DN' do
A 38 型
50 115 225 165 40 2×20
80 135 295 190 65 2×32
100 160 365 265 80 2×40
150 195 415 275 125 2×65

A37/A38/A43型双联弹簧式安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、永鹏牌"A37/A38/A43型双联弹簧式安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A37/A38/A43型双联弹簧式安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:A37/A38/A43型双联弹簧式安全阀使用说明书
