YANA42F内装式安全阀

别名:内装式油罐安全阀

YANA42F内装式安全阀
YANA42F内装式安全阀

用途

YANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上,起超压安全保护作用。

主要零部件材料

NO. 零件名称Name of part 材料 Materials
1 阀瓣  Disc 碳钢 Carbon Steel
2 密封圈 Sealing 聚四氟乙烯 PTFE
3 阀体  Body 碳钢 Carbon Steel
4 阀杆  Stem 1Cr18Ni9Ti
5 阀座  Seat 碳钢 Carbon Steel
6 支架  Yoke 碳钢 Carbon Steel

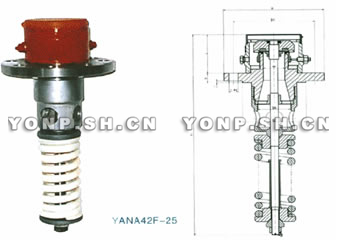

外形及连接尺寸

公称通径
Nominal diameter DN(mm)
尺寸  Dimension(mm)
L D D1 D2 D0 b f Z-Φd H ≈
50 95 160 125 100 34 20 3 4-18 376
80 99 225 190 149 52 25 4.5 8-22 512

YANA42F内装式安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、YANA42F内装式安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的YANA42F内装式安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:YANA42F内装式安全阀使用说明书
