GA42H单杠杆安全阀

GA42H单杠杆安全阀
GA42H单杠杆安全阀

用途

上海永鹏泵阀有限公司生产的GA42H型单杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上,防止压力超过容器管道设计的允许最高值,避免发生不必要的意外影响正常生产,主要适用介质可为蒸汽、空气等。

主要零部件材料

NO. 零件名称 Name of part C型材料 Materials
1 阀体 Body 碳钢 Carbon steel
2 导向套 Guide sleeve 不锈钢 Stainless steel
3 阀瓣 Disc 2Cr13
4 阀杆 Stem 2Cr13
5 杠杆 Lever 碳钢 Carbon steel
6 重锤 Hammer 铸铁 Cast iron

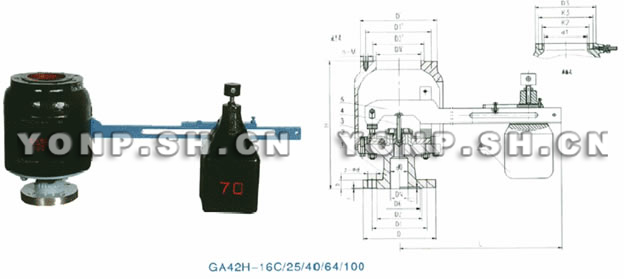

外形及连接尺寸

型号
Type
公称
通径
DN(mm)
尺寸 Dimension(mm)
do-z D D1 D2 D6 f f1 b z-d L H 出口法兰式 出口承插式
DN’ D2’ n-M’ D1’ D’ d1 K2 K3 D3
GA42H-16 50 40×1 165 125 100 / 3 / 16 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-25 50 40×1 165 125 100 / 3 / 20 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-40 50 40×1 165 125 100 88 3 4 20 4-18 840 412 125 175 8-16 120 235 120 145 162 190
GA42H-64 50 40×1 175 135 105 88 3 4 26 4-23 840 420 125 175 8-16 120 235 120 145 162 190
GA42H-100 50 40×1 195 145 112 88 3 4 28 4-25 840 420 125 175 8-16 120 235 120 145 162 190

GA42H单杠杆安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、GA42H单杠杆安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的GA42H单杠杆安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:GA42H单杠杆安全阀使用说明书
