您现在位于:首页 >> 球阀 >> Q41W耐腐蚀陶瓷球阀

Q41W耐腐蚀陶瓷球阀

别名:Q41TC耐磨陶瓷球阀

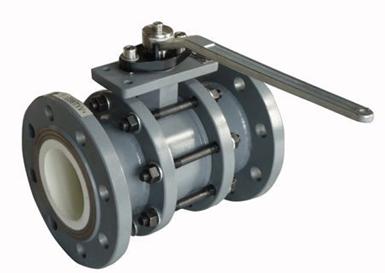

Q41W耐腐蚀陶瓷球阀
Q41W耐腐蚀陶瓷球阀

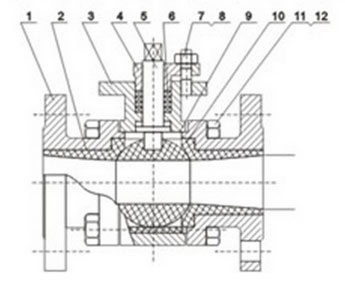

Q41W耐腐蚀陶瓷球阀结构图
Q41W耐腐蚀陶瓷球阀结构图

用途

耐腐蚀陶瓷球阀主要用于电力、石油、化工等管路系统上闭合装置

特点

耐腐蚀陶瓷球阀是一种新的陶瓷球阀,该产品采用球体、阀座及介质过流表面均采用陶瓷制造。为了集体不受腐蚀,在基体敷涂一层搪瓷,然后又用陶瓷衬里,特别适应不锈钢金属球阀使用的强腐蚀的场合,开关扭矩小,密封可靠,使用寿命长。

主要零件材料

名称Name 耐腐蚀陶瓷球阀Anti-corrosive ceramic ball valve
主阀体Main valve body 副阀体 Vice valve cause WCB,304,316+搪瓷+陶瓷WCB, 304, 316+ Enamel + ceramic
阀体 Body 铌合金,钛合金,蒙乃尔,哈氏合金,316Niobium alloy, titanium alloy, Monel hastelloy,316
阀座 Seat 陶瓷Ceramic
球体 Ball 陶瓷、硬度HV1100Ceramic, degree of hardness HV1100
流道 Flow channel 陶瓷、硬度HV1100Ceramic, degree of hardness HV1100
填料 Packing 特种盘根,聚四氟乙烯Special packing, teflon

主要性能规范

名称Name 耐腐蚀陶瓷球阀Anti-corrosive ceramic ball valve
公称通径Nominal diameter 10~300
公称压力Nominal pressure 1.0 1.6
试验压力Test pressure 强度 Intensity 1.6 2.4
密封 Seal 1.0 1.6
适用温度 Applicable Temperature ≤80℃,≤100℃,≤150℃
适用介质 Applicable medium 硫酸等蚀性介质 The sulfuric acid and some other corrosiveness lies between bribes
驱动方式 Drive type 手动、电动、气动Manual, electrically operated, imposing manner
连接形式 Connection form 法兰、内螺纹、外螺纹、焊接Flange, female screw, male screw, welding

主要连接尺寸

型号Type PN 主要尺寸(mm)Main dimensions
DN D D1 D2 b f L n-d
Q41W 1.0MPa 15 95 65 45 14 2 130 4×14
20 105 75 55 16 2 130 4×14
25 115 85 65 16 2 140 4×14
32 135 100 78 18 2 165 4×18
40 145 110 85 18 3 165 4×18
50 160 125 100 20 3 203 4×18
65 180 145 120 20 3 222 4×18
80 195 160 135 22 3 241 4×18
100 215 180 155 22 3 305 8×18
125 245 210 185 24 3 356 8×18
150 280 240 210 24 3 394 8×23
200 335 295 265 26 3 457 8×23
250 390 350 320 28 3 533 12×23
300 440 400 368 28 4 610 12×23
1.6MPa 15 95 65 45 14 2 130 4×14
20 105 75 55 14 3 130 4×14
25 115 85 65 14 3 140 4×14
32 135 100 78 16 3 165 4×18
40 145 110 85 16 3 165 4×18
50 160 125 100 16 3 203 4×18
65 180 145 120 18 3 222 4×18
80 195 150 135 20 3 241 8×18
100 215 180 155 20 3 305 8×18
125 245 210 185 22 3 356 8×18
150 280 240 210 24 3 394 8×22
200 335 295 265 26 3 457 12×22
250 405 355 320 30 3 533 12×25
300 460 410 375 30 4 610 12×25
2.5MPa 15 95 65 45 16 2 130 4×14
20 105 75 55 16 2 130 4×14
25 115 85 65 16 2 140 4×14
32 135 100 78 18 2 165 4×18
40 145 110 85 18 3 165 4×18
50 160 125 100 20 3 203 4×18
65 180 145 120 22 3 222 8×18
80 195 160 135 22 3 241 8×18
100 230 190 160 24 3 305 8×23
125 270 220 188 28 3 356 8×25
150 300 250 218 30 3 394 8×25
200 360 310 278 34 3 457 12×25
250 425 370 332 36 3 533 12×30
300 485 430 390 40 4 610 16×30

上海永鹏阀门Q41W耐腐蚀陶瓷球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q41W耐腐蚀陶瓷球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q41W耐腐蚀陶瓷球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q41W耐腐蚀陶瓷球阀使用说明书
