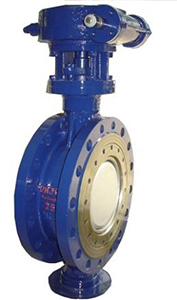

双向流硬碰硬旋球阀

别名:XQ347Y双向流法兰旋球阀

双向流硬碰硬旋球阀
双向流硬碰硬旋球阀

主要特点:

1、不但能在正向压力中可靠地关断,在反向压力或反向压力远大于正向压力中同样能可靠地关断;

2、在密封副的两个密封面上可根据不同的硬度需要运用太空等离子喷涂、以太激光溅射、真空保护渗复堆焊等先进工艺形成马氏体不锈钢、奥氏体不锈钢、硬质合金、金属陶瓷、人造金刚石等梯度功能材料;

3、能自动对正中心(自适应),并能自动越程补偿磨损;

4、关闭时充分利用阀内介质的能量,自动加以极高密封比压,使高硬密封副达到可靠的零泄漏;

5、瞬间关闭、瞬间打开密封副间无摩擦。打开时阀芯投影截面不断内缩并后退、打开初始时后退快于内缩。关闭时阀芯投影截面不断膨胀并前进,关闭初始时膨胀速率大于前进速率,关闭末期时前进速率大于膨胀速率。具有偏心半球阀、截止阀、楔形闸阀的特点;

6、其主体结构类似蝶阀,具有蝶阀的结构短、体积小的特点,因而可制造大口径、特大口径、超大口径的阀门; 该阀门同时兼具蝶阀、半球阀、闸阀和截止阀的功能和优点,又有自身完全与众不同的强大功能和优点。体积小、重量轻、运输、安装、维护检修方便、运行可靠等一系列优点,成为阀门行业的一次重大的技术革命。

应用规范:

1、设计、制造按GB12237-89

2、结构长度按企业标准

3、连接法兰按JB/T79.1-94  JB/T79.2-94  JB/T82.1-94

4、阀门检查和试验按GB13927-89

XQ(3)47Y 旋球阀 主要连接尺寸  PN1.6MPa法兰尺寸  单位:mm

公称通径 L(mm) D1 D2 D3 C f Z~Φd Z>~M
50 108 150 160 125 100 16 3 4-18 4-16
65 112 170 180 145 120 16 3 4-18 4-16
80 114 180 195 160 135 20 3 8-18 8-16
100 127 190 215 180 155 20 3 8-18 8-16
125 140 200 245 210 185 22 3 8-18 8-16
150 140 210 280 240 210 24 3 8-23 8-20
200 152 230 335 295 265 26 3 12-23 12-20
250 165 250 405 355 320 30 3 12-25 12-22
300 178 270 460 410 375 30 4 12-25 12-22
350 190 290 520 470 435 34 4 16-25 16-22
400 216 310 580 525 485 36 4 16-30 16-27
450 222 330 640 585 545 40 4 20-30 20-27
500 229 350 705 650 608 44 4 20-34 20-30
600 267 390 840 770 718 48 5 20-41 20-36
700 292 430 910 840 788 50 5 24-41 24-36
800 318 470 1020 950 898 52 5 24-41 24-36

XQ(3)47Y 旋球阀 主要连接尺寸 PN2.5MPa 法兰尺寸 单位:mm

公称通径 L(mm) D1 D2 D3 C f Z~Φd ZM
50 108 150 160 125 100 20 3 4-18 4-16
65 112 170 180 145 120 22 3 8-18 8-16
80 114 180 195 160 135 22 3 8-18 8-16
100 127 190 230 190 160 24 3 8-23 8-20
125 140 200 270 220 188 28 3 8-25 8-22
150 140 210 300 250 218 30 3 8-25 8-22
200 152 230 360 310 278 34 3 12-25 12-22
250 165 250 425 370 332 36 3 12-30 12-27
300 178 270 465 430 390 40 4 16-30 16-27
350 190 290 550 490 448 44 4 16-34 16-30
400 216 310 610 550 505 48 4 16-34 16-30
450 222 330 660 600 555 50 4 20-34 20-30
500 229 350 730 660 610 52 4 20-41 20-36
600 267 390 840 770 718 56 5 20-41 20-36
700 292 430 955 875 518 60 5 24-48 24-42
800 318 470 1070 990 930 64 5 24-48 24-42
