锻钢球阀

特点

锻钢球阀有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质.

结构

全径/缩径
90度定位和带锁结构
特殊形式的“Y”头手柄
防火和防静电设计
一对相向的蝶形弹簧垫
防吹出阀杆
阀杆中部双重密封结构
螺栓、螺纹垫片密封阀盖
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1

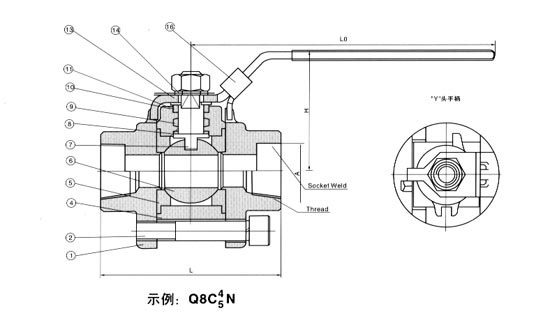

800Lb锻钢球阀结构

序号	零件名称	CS ASTM	SS ASTM
		Type A105N	Type F304(L)	Type F3316(L)
1.4	阀体接体,阀盖	ASTM A105N	A182 F304(L)	A182 F316(L)
2	内六角螺栓	A193 B7	A193 B8	A193 B8M
5,8,10	密封圈	尼龙1010/RPFE+Cu粉/PPL
6,7	球体阀杆	A182 F410	A182 F304(L)	A182 F316(L)
9	橡胶O型圈	氟橡胶
11	压套	A182 F410	A182 F304(L)	A182 F316(L)
13	手柄	A182 F321
14	螺母	A194 2H	A194 8	A194 8
15	锁卡	A182 F321

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢；

800Lb锻钢球阀主要外形尺寸

尺寸\口径	1/2"	3/4"	1"	11/2"	2"
L	71	96	116	128	140
A	21.8	27.1	33.8	48.7	61.1
NPT	1/2"	3/4"	1"	11/2"	2"
LO	108	146	178	178	200
H	51	62	81	85	100

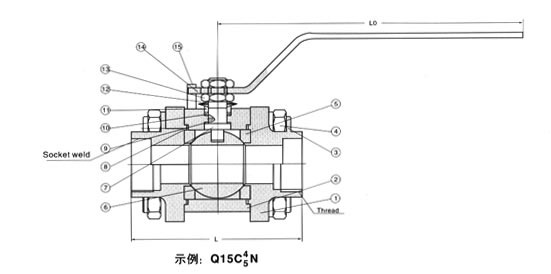

900Lb-1500Lb锻钢球阀结构

序号	零件名称	CS ASTM	SS ASTM
		Type A105N	Type F304(L)	Type F316(L)
1,2	阀体接体,阀盖	ASTM A105N	A182 F304(L)	A182 F316(L)
3	等长双头螺栓	A193 B7+镀镉	A193 B8	A193 B8M
4	螺母	A194 2H+镀镉	A194 8	A194 8M
5,8	密封圈/垫片	RTFE+Cu粉/尼龙1010/PPL
6	球体	A182 F304	A182 F304(L)	A182 F316(L)
7	阀杆	A182 F410	A182 F304(L)	A182 F316(L)
9,10	止推片填料	RTFE+Cu粉/尼龙1010/PPL
11	压套	A182 F410	A182 F304(L)	A182 F316(L)
12	蝶形弹簧	65Mn
13	扁螺母	A194 B7+镀镉	A194 8	A194 8
14	手柄	Q235A
15	圆柱销	A194 B7+镀镉	F316	F316
16	橡胶O型圈	氟橡胶	氟橡胶	氟橡胶

900Lb-1500Lb锻钢球阀主要性能规范

公称压力		900Lb	1500Lb
试验压力	强度试验	22.7	37.8	MPa
	密封试验	16.7	28.1
	气密试验	0.6	0.6
最高工作温度		尼龙<80°C,PTEF<150°C,PPL<220°C
适用介质	水、油品

900Lb-1500Lb锻钢球阀主要外形尺寸

尺寸\口径	1/2"	3/4"	1"	11/4"	2"	2"
L	92	111	127	140	152	178
178A	21.8	27.1	33.8	42.8	48.7	61.1
NPT	9.6	12.7	12.7	12.7	12.7	15.9
LO	123	160	160	195	195	250
H	1/2"	3/4"	1"	11/4"	11/2"	2"

上海永鹏阀门锻钢球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、锻钢球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的锻钢球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：锻钢球阀使用说明书
