Q71对夹连接V形球阀

Q71对夹连接V形球阀
Q71对夹连接V形球阀

应用范围

1、设计、制造 按GB12237-89
2、结构长度按 GB12221-89
3、连接法兰:JB79-94
4、阀门检查和试验按GB13927-89

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

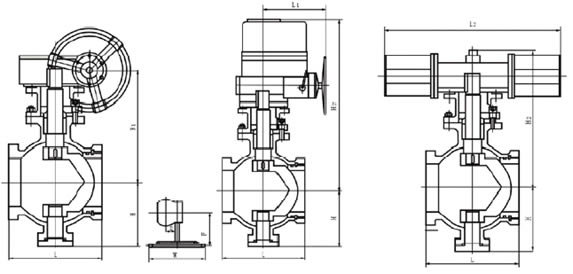

PN1.6 MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手动 H1 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(㎏) 12 16 22 35 58 74 205 322 460 864 1600
电动 H2 - - - - - 554 600 652 760 830 940
L1 - - - - - 235 235 235 259 400 410
气动 H3 274 379 389 479 552 666 736 926 1059 1393 1538
L2 270 405 405 576 576 776 776 776 1060 1360 1360

PN2.5 MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手动 H1 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(㎏) 15 24 30 55 87 118 255 370 533 1030 2100
电动 H2 - - - - - 235 235 400 400 410 420
L1 - - - - - 74 350 350 420 400 400
气动 H3 340 379 452 479 646 666 814 1002 1059 1205 1295
L2 405 405 574 574 756 756 1060 1060 1060 1360 2840

上海永鹏阀门Q71对夹连接V形球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q71对夹连接V形球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q71对夹连接V形球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q71对夹连接V形球阀使用说明书
