Q47H轨道金属硬密封球阀

Q47H轨道金属硬密封球阀
Q47H轨道金属硬密封球阀

原理

轨道金属硬密封球阀的工作原理是凸轮的原理使得阀球在旋转过程中与阀座密封面脱离,旋转到位后再将阀球推向阀座实现密封。

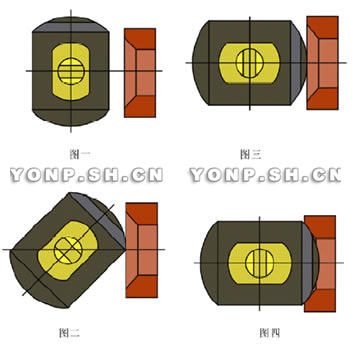

当阀门处于全开位置时,顺时针转动手轮,在阀杆螺母与止推轴承配合下,阀杆开始下降并带动球体开始旋转。(图一)。
连接转动手轮,阀杆上的精密螺旋曲线槽轨道,与嵌于其内的导向销相互作用,带动球体随阀杆不停地按顺时针方向转动。(图二)
当阀门将要关闭时,阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。(图三)
继续转动手轮,再次下降的阀杆通过阀杆下端的凸轮结构机械地压迫球体,使球体密封面与阀座密封面紧密接触,从而达到密封的目的。(图四)
当阀门处于全关位置时逆时针转动手轮,在阀杆螺母与止推轴承的配合下,阀杆开始上升,并带动球体开始旋转,(图四)。
连续转动手轮,阀杆会在向上升的同时带动球体趋向阀座。(图三)
当阀门将要开启时,阀杆上的精密螺旋曲线槽轨道与嵌于其中的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停地按逆时针方向转动。(图二)
继续转动手轮,当阀杆升到极限位置时,此时球也已随阀杆倒转了90°,阀门已处于全开位置。(图一)

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

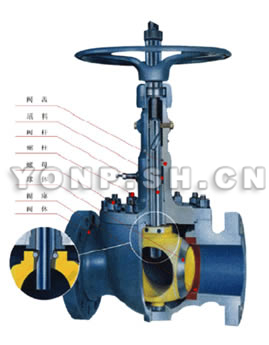

轨道金属硬密封球阀 结构图
轨道金属硬密封球阀 结构图

上海永鹏阀门Q47H轨道金属硬密封球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q47H轨道金属硬密封球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q47H轨道金属硬密封球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q47H轨道金属硬密封球阀使用说明书
