高压内螺纹浮动球阀

别名:三片式高压内螺纹、焊接球阀

高压内螺纹浮动球阀
高压内螺纹浮动球阀
高压内螺纹浮动球阀
高压内螺纹浮动球阀

产品特征

公称压力:10~32MPa
适用温度范围:-20~150℃
适用介质:水、油、气及某些腐蚀性液体。
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

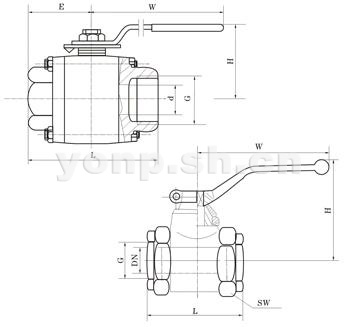

主要连接尺寸

公称压力 DN(mm) Q11N100/160、Q11N00/160P Q11N-320、Q1N-320P
管螺纹 G 尺寸(mm) 管螺纹 G 尺寸(mm)
d L H W E H W SW L
6 1/4 11 70 43 108 42.5 - - - - -
10 3/8 11 70 43 108 42.5 - - - - -
15 1/2 11 85 43 108 42.5 68 68 130 41 85
20 3/4 14 95 45.5 146 47.5 77 77 180 46 95
25 1 21 105 59.5 146 52.5 82 82 180 55 105
32 11/4 25 120 64.5 146 60 115 115 300 70 120
40 11/2 32 130 76 254 65 120 120 300 80 130
50 2 38 150 81 254 75 130 130 300 100 150
