Q11N高压内螺纹球阀

Q11N高压内螺纹球阀
Q11N高压内螺纹球阀

产品特征

公称压力:10-32MPa
适用温度范围:-20~150℃
适用介质:水、油、气及某些腐蚀性液体。
螺纹类型:G·NPT.BSPT.BSP.DIN259/2999

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

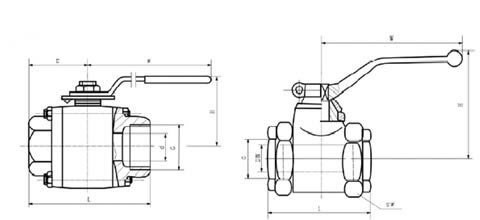

Q11N高压内螺纹球阀结构图
Q11N高压内螺纹球阀结构图

PN1.6 MPa主要连接尺寸及重量

公称通径
DN(mm)
Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺纹
G
尺寸(mm) 管螺纹
G
尺寸(mm)
d L H W E H W SW L
6 1/4 11 70 43 108 42.5 - - - - 70
10 3/8 11 70 43 108 42.5 - - - -
15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
25 1 21 105 59.5 146 52.5 1 82 180 55 105
32 1 1/4 25 120 64.5 146 60 1 1/4 115 300 70 120
40 1 1/2 32 130 76 254 65 1 1/2 120 300 80 130
50 2 38 150 81 254 75 2 130 300 100 150

主要零件材料

零件名称 阀体 球体 阀杆 密封圈
Q11N-100C
Q11N-160C
Q11N-320C
35/45 1Cr18 1Cr18Ni9Ti 尼龙
Q11N-100P
Q11N-160P
Q11N-320P
  304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
Q11N-100R
Q11N-160R
Q11N-320R
  316/1Cr18Ni12Mo2Ti 316/1Cr18Ni9Ti

上海永鹏阀门Q11N高压内螺纹球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q11N高压内螺纹球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q11N高压内螺纹球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q11N高压内螺纹球阀使用说明书
